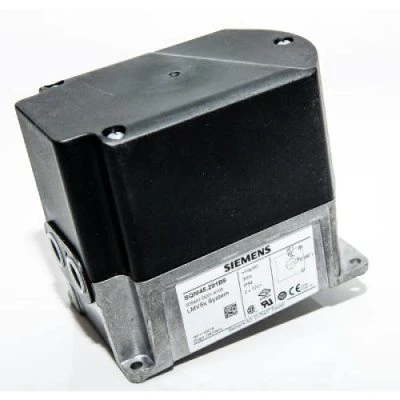

Siemens Actuator Servomotor SQM45 / SQM48 Series

Siemens Actuator Servomotor SQM45 / SQM48 Series

Siemens Actuator Servomotor SQM45 / SQM48 Series มอเตอร์แอคชูเอเตอร์ระบบไฟฟ้า (Electromotoric Actuator) สำหรับขับเคลื่อนและควบคุมตำแหน่งแดมเปอร์อากาศ แดมเปอร์ก๊าซ วาล์วปีกผีเสื้อ (Butterfly Valve) และอุปกรณ์ควบคุมแรงดันน้ำมันเชื้อเพลิงในระบบหัวพ่นไฟน้ำมันและก๊าซ (Oil & Gas Burner) ขนาดกลางถึงขนาดใหญ่ รวมถึงระบบผลิตความร้อนในโรงงานอุตสาหกรรม

อุปกรณ์ใช้มอเตอร์แบบ Stepper Motor ร่วมกับชุดเฟืองส่งกำลังที่มีระยะคลอนต่ำ (Low Backlash Gear Train) สามารถกำหนดตำแหน่งได้ด้วยความละเอียด 0.1° รองรับแรงบิด 3–35 Nm ตามรุ่น และมุมหมุนสูงสุด 90° โดยทำงานร่วมกับระบบควบคุมหัวพ่นไฟ Siemens LMV5 ผ่านการสื่อสาร CAN Bus เพื่อควบคุมและรับข้อมูลตำแหน่ง ช่วยให้ระบบปรับปริมาณเชื้อเพลิงและอากาศตามภาระการทำงานของหัวพ่นไฟได้อย่างเหมาะสม

คุณสมบัติเด่น Siemens SQM45 / SQM48

- ใช้มอเตอร์ Stepper Motor สำหรับควบคุมตำแหน่งการหมุน
- รองรับแรงบิด 3–35 Nm ขึ้นอยู่กับรุ่นสินค้า
- ใช้เวลาหมุน 90° ตั้งแต่ 10–120 วินาที ตามรุ่นและการตั้งค่า
- รองรับมุมหมุนสูงสุด 90° และความละเอียดในการกำหนดตำแหน่ง 0.1°
- ควบคุมและส่งข้อมูลตำแหน่งผ่าน CAN Bus ร่วมกับ Siemens LMV5
- สามารถเลือกทิศทางการหมุนและกำหนดตำแหน่งจำกัดผ่านชุดควบคุมหลัก
- ใช้ระบบเฟืองส่งกำลังที่มีระยะคลอนต่ำ พร้อมการหล่อลื่นถาวร
- รองรับมาตรฐานการป้องกัน IP54 เมื่อประกอบติดตั้งตามข้อกำหนด

รุ่นสินค้า Siemens SQM45 / SQM48

- SQM45.291B9 – รองรับแรงบิดสูงสุด 3 Nm ใช้เวลาหมุน 90° ขั้นต่ำ 10 วินาที พร้อมเพลาขับรูปแบบหมายเลข 1
- SQM45.295B9 – รองรับแรงบิดสูงสุด 3 Nm ใช้เวลาหมุน 90° ขั้นต่ำ 10 วินาที พร้อมเพลาขับรูปแบบหมายเลข 5
- SQM48.497B9 – รองรับแรงบิดสูงสุด 20 Nm ใช้เวลาหมุน 90° ขั้นต่ำ 30 วินาที พร้อมเพลาขับรูปแบบหมายเลข 7
- SQM48.697B9 – รองรับแรงบิดสูงสุด 35 Nm ใช้เวลาหมุน 90° ขั้นต่ำ 60 วินาที พร้อมเพลาขับรูปแบบหมายเลข 7

การใช้งาน Siemens SQM45 / SQM48

Siemens SQM45 / SQM48 เหมาะสำหรับควบคุมแดมเปอร์อากาศและอุปกรณ์จ่ายเชื้อเพลิงในระบบหัวพ่นไฟน้ำมันและก๊าซ (Oil & Gas Burner) ระบบหม้อไอน้ำอุตสาหกรรม (Industrial Boiler) ระบบวาล์วปีกผีเสื้อ (Butterfly Valve) และกระบวนการผลิตที่ใช้พลังงานความร้อน โดยทำงานร่วมกับ Siemens LMV5 เพื่อควบคุมสัดส่วนเชื้อเพลิงและอากาศแบบอิเล็กทรอนิกส์ (Electronic Fuel/Air Ratio Control)

ข้อควรพิจารณา: ก่อนเลือกหรือเปลี่ยน Actuator ควรตรวจสอบรหัสรุ่น แรงบิด เวลาในการหมุน รูปแบบเพลาขับ และความเข้ากันได้กับระบบควบคุม Siemens LMV5 รวมถึงการตั้งค่า Addressing และ Bus Termination ให้ถูกต้องตามข้อกำหนดของผู้ผลิต

Siemens SQM45 / SQM48 Series เป็นมอเตอร์แอคชูเอเตอร์แบบไฟฟ้า (Electromotoric Actuator) ออกแบบสำหรับควบคุมตำแหน่งอุปกรณ์ในระบบหัวพ่นไฟอุตสาหกรรม โดยใช้ Stepper Motor ร่วมกับระบบเฟืองส่งกำลังที่มีระยะคลอนต่ำ (Low Backlash Gear Train) สามารถปรับตำแหน่งได้ด้วยความละเอียด 0.1° และสื่อสารผ่านระบบ CAN Bus เพื่อควบคุมและรับข้อมูลตำแหน่งร่วมกับ Siemens LMV5

รุ่น SQM45 รองรับแรงบิดสูงสุด 3 Nm ขณะที่ SQM48 รองรับ 20 Nm และรุ่น SQM48.6 รองรับสูงสุด 35 Nm เหมาะสำหรับควบคุมแดมเปอร์อากาศ วาล์วปีกผีเสื้อ และอุปกรณ์ปรับปริมาณเชื้อเพลิงในระบบหัวพ่นไฟน้ำมันและก๊าซ โดยสามารถกำหนดทิศทางหมุน เวลาในการหมุน และตำแหน่งจำกัดการทำงานผ่านชุดควบคุมหลัก รองรับระบบควบคุมสัดส่วนเชื้อเพลิงและอากาศแบบอิเล็กทรอนิกส์ (Electronic Fuel/Air Ratio Control)
