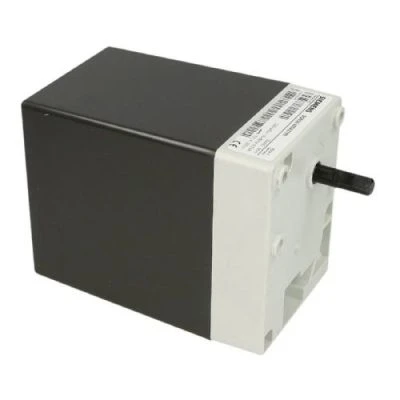

Siemens Actuator Servomotor SQN3 / SQN4 Series

Siemens Actuator Servomotor SQN3 / SQN4 Series มอเตอร์ควบคุมแดมเปอร์หัวพ่นไฟอุตสาหกรรม

Siemens Actuator Servomotor SQN3 / SQN4 Series เป็นมอเตอร์แอคชูเอเตอร์ระบบไฟฟ้า (Electromotoric Actuator) สำหรับขับเคลื่อนและควบคุมตำแหน่งแดมเปอร์อากาศ (Air Damper) แดมเปอร์ก๊าซ (Gas Damper) และวาล์วควบคุมในระบบหัวพ่นไฟน้ำมันและก๊าซ (Oil & Gas Burner) ขนาดเล็กถึงขนาดกลาง เพื่อปรับปริมาณอากาศและเชื้อเพลิงให้สัมพันธ์กับภาระการทำงานของระบบเผาไหม้

ตัวมอเตอร์ใช้ระบบ Reversible Synchronous Motor ส่งกำลังผ่านชุดเฟืองขับเคลื่อน (Gear Train) ไปยังเพลาขับ พร้อมระบบปรับตำแหน่งด้วยลูกเบี้ยว (Adjustable Cams) สวิตช์จำกัดระยะ (End Switches) และสวิตช์เสริม (Auxiliary Switches) ตามรุ่น สามารถปรับตั้งจุดทำงานได้ละเอียดระดับ 1 องศา มีสเกลแสดงตำแหน่งทั้งภายในและภายนอกตัวเครื่อง พร้อมชุดเฟืองแบบไม่ต้องบำรุงรักษาตามปกติ

คุณสมบัติเด่นของ Siemens SQN3 / SQN4 Series
- ใช้มอเตอร์ Reversible Synchronous Motor สำหรับขับเคลื่อนแดมเปอร์
- SQN30 หมุนทวนเข็มนาฬิกา ส่วน SQN31 และ SQN41 หมุนตามเข็มนาฬิกา
- SQN3 รุ่นทั่วไปรองรับแรงบิดยึดตำแหน่ง 0.8–3 Nm และเวลาหมุน 90° ประมาณ 4.5–30 วินาที
- SQN4 รองรับแรงบิด 6 Nm และเวลาหมุน 90° ประมาณ 120 วินาที โดย SQN31 บางรุ่นรองรับ 6 Nm เช่นกัน
- รองรับไฟเลี้ยง AC 100–110 V หรือ AC 220–240 V ตามรุ่น ความถี่ 50–60 Hz
- มี Adjustable Cams, End Switches และ Auxiliary Switches สำหรับกำหนดตำแหน่งการทำงาน
- ตัวเรือนพลาสติกทนความร้อนและแรงกระแทก พร้อมระดับการป้องกัน IP40 ตามเงื่อนไขการติดตั้ง

การใช้งานในระบบหัวพ่นไฟอุตสาหกรรม

Siemens SQN3 / SQN4 Series สามารถทำงานร่วมกับชุดควบคุมหัวพ่นไฟ Siemens LOA, LMO, LMG และ LFL รวมถึงตัวควบคุม P, PI หรือ PID เช่น Siemens RWF ตามรุ่นและรูปแบบวงจรที่รองรับ เหมาะสำหรับระบบควบคุมหัวพ่นไฟแบบ 2-Stage และ Modulating ที่ใช้ในหม้อไอน้ำ (Boiler Burner) เตาเผาอุตสาหกรรม (Industrial Furnace) และระบบผลิตลมร้อน (Hot Air Generator)

การเลือกใช้งานควรตรวจสอบหมายเลขรุ่น (Model Number) แรงบิด (Torque) เวลาหมุน 90° ทิศทางการหมุน แรงดันไฟฟ้า รูปแบบเพลาขับ และแผนผังการเชื่อมต่อ (Wiring Diagram) เพื่อให้เหมาะสมกับระบบหัวพ่นไฟเดิม รวมถึงตรวจสอบการรองรับ Potentiometer หากต้องการใช้งานระบบส่งสัญญาณตำแหน่ง

Siemens SQN3 / SQN4 Series เป็นมอเตอร์แอคชูเอเตอร์แบบ Electromotoric Actuator สำหรับควบคุมตำแหน่งแดมเปอร์อากาศและก๊าซในระบบหัวพ่นไฟอุตสาหกรรม ใช้มอเตอร์ Synchronous Motor พร้อมชุดเฟืองขับเคลื่อนแบบไม่ต้องบำรุงรักษา (Maintenance-free Gear Train) มีระบบปรับตำแหน่งด้วยลูกเบี้ยว (Adjustable Cams) สวิตช์จำกัดระยะ (End Switches) และสวิตช์เสริม (Auxiliary Switches) ตามรุ่น รองรับไฟเลี้ยง AC 100–110 V หรือ AC 220–240 V ความถี่ 50/60 Hz และมีระดับการป้องกัน IP40 เมื่อเลือกอุปกรณ์ติดตั้งและทางเข้าสายไฟอย่างเหมาะสม เหมาะสำหรับควบคุมปริมาณอากาศและเชื้อเพลิงตามภาระการทำงานของหัวพ่นไฟ
