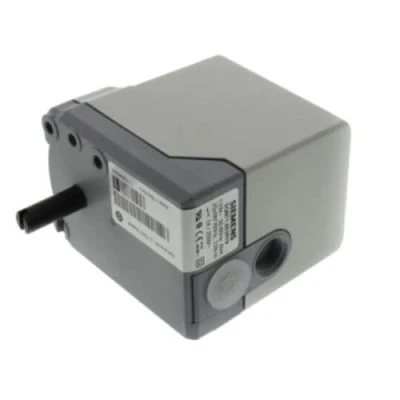

Siemens Actuator Servomotor SQN7 Series

Siemens Actuator Servomotor SQN7 Series มอเตอร์ควบคุมแดมเปอร์หัวพ่นไฟ

Siemens Actuator Servomotor SQN7 Series เป็นมอเตอร์แอคชูเอเตอร์ระบบไฟฟ้า (Electromotoric Actuator) สำหรับขับเคลื่อนและควบคุมตำแหน่งแดมเปอร์อากาศ แดมเปอร์ก๊าซ และอุปกรณ์ควบคุมในระบบหัวพ่นไฟน้ำมันและก๊าซ (Oil & Gas Burner) ขนาดเล็กถึงขนาดกลาง ช่วยปรับปริมาณอากาศและเชื้อเพลิงให้สัมพันธ์กับภาระการทำงานของหัวพ่นไฟ

อุปกรณ์ใช้มอเตอร์แบบ Synchronous Motor ทำงานร่วมกับชุดเกียร์ทดรอบและระบบลูกเบี้ยว (Cam Switch) สำหรับกำหนดตำแหน่งการหมุน รองรับแรงบิดพิกัด 1.5–2.5 Nm และแรงบิดยึดตำแหน่ง 0.7–1.3 Nm ใช้เวลาหมุน 90° ประมาณ 4–30 วินาทีตามรุ่น ประกอบด้วย SQN70, SQN71, SQN74 และ SQN75 ซึ่งมีทิศทางการหมุนและรูปแบบการติดตั้งแตกต่างกัน

คุณสมบัติเด่นของ Siemens SQN7 Series

- ใช้มอเตอร์แบบ Synchronous Motor สำหรับควบคุมตำแหน่งแดมเปอร์อากาศและก๊าซ
- รองรับแรงบิดพิกัด 1.5–2.5 Nm และแรงบิดยึดตำแหน่ง 0.7–1.3 Nm
- ใช้เวลาหมุน 90° ประมาณ 4–30 วินาที ตามรุ่น ที่ความถี่ 50 Hz
- มีระบบลูกเบี้ยว (Adjustable Cam Switches) สำหรับปรับตำแหน่ง End Switch และ Auxiliary Switch
- มีตัวแสดงตำแหน่งภายใน (Internal Position Indicator)
- ชุดเกียร์ทดรอบออกแบบให้ไม่ต้องบำรุงรักษาตามปกติ และสามารถปลดการเชื่อมต่อเพื่อปรับตำแหน่งได้
- ตัวเรือนผลิตจากพลาสติกทนความร้อนและแรงกระแทก
- รองรับการทำงานแบบ 2-Stage และ Modulating ตามรุ่นและวงจรควบคุม

ข้อมูลทางเทคนิค (Technical Specifications)

- รุ่นสินค้า (Model): Siemens SQN70 / SQN71 / SQN74 / SQN75 Series
- ประเภทมอเตอร์ (Motor Type): Synchronous Motor
- แรงบิดพิกัด (Nominal Torque): 1.5–2.5 Nm
- แรงบิดยึดตำแหน่ง (Holding Torque): 0.7–1.3 Nm
- ระยะเวลาหมุน 90° (Running Time): 4–30 วินาที ตามรุ่น ที่ความถี่ 50 Hz
- แรงดันไฟฟ้า (Supply Voltage): AC 230 V / AC 115 V ตามรุ่น
- ความถี่ไฟฟ้า (Frequency): 50–60 Hz
- กำลังไฟฟ้าที่ใช้ (Power Consumption): สูงสุด 6 VA
- มุมหมุนใช้งาน (Positioning Angle): สูงสุด 160°
- ทิศทางการหมุน (Rotation Direction): SQN70 / SQN74 หมุนทวนเข็มนาฬิกา และ SQN71 / SQN75 หมุนตามเข็มนาฬิกา
- สวิตช์จำกัดระยะ (End Switches): 2 ชุด
- สวิตช์เสริม (Auxiliary Switches): จำนวนแตกต่างกันตามรุ่น
- ระดับการป้องกัน (Protection Rating): IP40 ตามเงื่อนไขการติดตั้ง และ IP20 สำหรับ SQN74 / SQN75 เมื่อใช้ช่องเปิดสายไฟด้านข้าง
- อุณหภูมิใช้งาน (Operating Temperature): -20°C ถึง +60°C
- น้ำหนัก (Weight): ประมาณ 500 กรัม
- อายุการใช้งานออกแบบ (Designed Lifetime): 250,000 รอบการเริ่มทำงานของหัวพ่นไฟ ภายใต้เงื่อนไขที่ผู้ผลิตกำหนด

รุ่นย่อย Siemens SQN7 Series

- SQN70 Series: หมุนทวนเข็มนาฬิกา (Counterclockwise) ใช้เวลาหมุน 90° ประมาณ 4–30 วินาที
- SQN71 Series: หมุนตามเข็มนาฬิกา (Clockwise) ใช้เวลาหมุน 90° ประมาณ 4–30 วินาที
- SQN74 Series: หมุนทวนเข็มนาฬิกา (Counterclockwise) ใช้เวลาหมุน 90° ประมาณ 4 วินาที
- SQN75 Series: หมุนตามเข็มนาฬิกา (Clockwise) ใช้เวลาหมุน 90° ประมาณ 4–30 วินาที

การใช้งาน Siemens SQN7 Actuator

Siemens SQN7 Series เหมาะสำหรับควบคุมแดมเปอร์อากาศและก๊าซในระบบหัวพ่นไฟของหม้อไอน้ำอุตสาหกรรม (Industrial Boiler) เตาอุตสาหกรรม (Industrial Furnace) เครื่องทำน้ำร้อน และระบบทำความร้อนที่ใช้หัวพ่นไฟน้ำมันหรือก๊าซ

สามารถทำงานร่วมกับระบบควบคุมหัวพ่นไฟ Siemens เช่น LAL, LFL, LME, LGB, LOA, LMO, LGK16 และ LOK16 รวมถึงตัวควบคุม RWF50 / RWF55 ตามรุ่นและรูปแบบวงจรที่รองรับ เพื่อควบคุมตำแหน่งแดมเปอร์ให้สัมพันธ์กับระดับการทำงานของหัวพ่นไฟ

Siemens SQN7 Series เป็นมอเตอร์แอคชูเอเตอร์สำหรับควบคุมตำแหน่งแดมเปอร์อากาศและก๊าซของหัวพ่นไฟ ใช้มอเตอร์ Synchronous Motor พร้อมชุดเกียร์ที่ไม่ต้องบำรุงรักษาตามปกติ มีสวิตช์จำกัดระยะและสวิตช์เสริมที่ปรับตำแหน่งได้ด้วยลูกเบี้ยว รองรับแรงบิด 1.5–2.5 Nm ใช้เวลาหมุน 90° ประมาณ 4–30 วินาที มีรุ่น SQN70, SQN71, SQN74 และ SQN75 ให้เลือกตามทิศทางการหมุน แรงดันไฟฟ้า และรูปแบบการควบคุม
