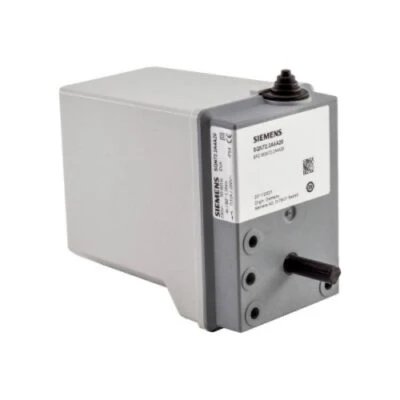

Siemens Actuator Servomotor SQN72 / SQN73 Series

Siemens Actuator Servomotor SQN72 / SQN73 Series มอเตอร์ควบคุมแดมเปอร์หัวพ่นไฟ

Siemens Actuator Servomotor SQN72 / SQN73 Series เป็นมอเตอร์แอคชูเอเตอร์ระบบไฟฟ้า (Electromotoric Actuator) สำหรับขับเคลื่อนและควบคุมตำแหน่งแดมเปอร์อากาศ (Air Damper) แดมเปอร์ก๊าซ (Gas Damper) และวาล์วควบคุมในระบบหัวพ่นไฟน้ำมันและก๊าซ (Oil & Gas Burner) ขนาดเล็กถึงขนาดกลาง ช่วยปรับปริมาณอากาศและเชื้อเพลิงให้สัมพันธ์กับระดับโหลดของระบบเผาไหม้ เพื่อให้ระบบสามารถควบคุมการทำงานได้อย่างเหมาะสม

ตัวอุปกรณ์ใช้มอเตอร์แบบ Synchronous Motor ทำงานร่วมกับชุดเฟืองทดรอบและระบบลูกเบี้ยว (Camshaft) สำหรับกำหนดตำแหน่งการทำงานของ End Switch และ Auxiliary Switch รองรับแรงบิดขณะทำงาน 1.5–2.5 Nm และแรงบิดยึดตำแหน่ง 0.7–1.3 Nm ใช้เวลาหมุน 90° ประมาณ 4–30 วินาทีตามรุ่น โดย SQN72 หมุนทวนเข็มนาฬิกา (Counterclockwise) และ SQN73 หมุนตามเข็มนาฬิกา (Clockwise)

คุณสมบัติเด่น

-ควบคุมตำแหน่ง Air Damper, Gas Damper และวาล์วควบคุมในระบบหัวพ่นไฟ
-ใช้มอเตอร์แบบ Synchronous Motor พร้อมชุดเฟืองทดรอบที่ไม่ต้องบำรุงรักษาตามปกติ
-รองรับแรงบิดขณะทำงาน (Loading Torque) 1.5–2.5 Nm ตามรุ่น
-รองรับแรงบิดยึดตำแหน่ง (Holding Torque) 0.7–1.3 Nm
-ใช้เวลาหมุน 90° ประมาณ 4–30 วินาที ที่ความถี่ 50 Hz
-รองรับไฟเลี้ยง AC 230 V ความถี่ 50–60 Hz
-SQN72 หมุนทวนเข็มนาฬิกา และ SQN73 หมุนตามเข็มนาฬิกา
-ปรับตั้ง End Switch และ Auxiliary Switch ผ่านระบบ Cam Disk
-มีระบบแสดงตำแหน่งการหมุนภายในอุปกรณ์ (Internal Position Indication)
-ตัวเรือนพลาสติกทนความร้อนและแรงกระแทก พร้อมระดับการป้องกัน IP54 เมื่อติดตั้งตามข้อกำหนด
-รองรับระบบควบคุมหัวพ่นไฟแบบ Two-Stage และ Modulating ตามรูปแบบวงจรและอุปกรณ์ควบคุมที่ใช้งาน

ข้อมูลทางเทคนิค

Siemens SQN72 / SQN73 Series เป็นมอเตอร์แอคชูเอเตอร์ชนิด Electromotoric Actuator ที่ใช้มอเตอร์แบบ Synchronous Motor รองรับแรงดันไฟฟ้า AC 230 V (-15% / +10%) ความถี่ 50–60 Hz ±6% และมีอัตราการใช้พลังงานภายในสูงสุด 6 VA

มอเตอร์รองรับแรงบิดขณะทำงาน (Loading Torque) 1.5–2.5 Nm และแรงบิดยึดตำแหน่ง (Holding Torque) 0.7–1.3 Nm ตามรหัสรุ่น โดยใช้เวลาหมุน 90° ประมาณ 4–30 วินาทีที่ความถี่ 50 Hz สามารถปรับตำแหน่งการหมุนได้สูงสุด 160° พร้อมสเกลแสดงมุม 0–130°

สำหรับทิศทางการหมุน Siemens SQN72 ออกแบบให้หมุนทวนเข็มนาฬิกา (Counterclockwise) ส่วน Siemens SQN73 หมุนตามเข็มนาฬิกา (Clockwise) เมื่อมองจากด้านปลายเพลาตามเงื่อนไขของผู้ผลิต

ตัวอุปกรณ์มีระดับการป้องกัน IP54 ตามมาตรฐาน EN 60529 เมื่อติดตั้งตามข้อกำหนด รองรับอุณหภูมิการทำงาน -20 ถึง +60°C ความชื้นสัมพัทธ์ต่ำกว่า 95% โดยไม่มีการควบแน่น และความสูงในการติดตั้งไม่เกิน 2,000 เมตรเหนือระดับน้ำทะเล น้ำหนักอุปกรณ์ประมาณ 500 กรัม และมีอายุการใช้งานตามการออกแบบ 250,000 รอบการเริ่มทำงาน (Start Cycles) ภายใต้เงื่อนไขที่ผู้ผลิตกำหนด

การทำงานและการประยุกต์ใช้งาน (Applications)

Siemens SQN72 / SQN73 Series ทำหน้าที่ปรับตำแหน่งแดมเปอร์อากาศและก๊าซตามสัญญาณจากระบบควบคุมหัวพ่นไฟ โดยใช้ชุดลูกเบี้ยวกำหนดจุดสวิตช์สำหรับควบคุมตำแหน่งการเปิด–ปิด เหมาะสำหรับระบบหัวพ่นไฟน้ำมันและก๊าซในงานอุตสาหกรรม เช่น ระบบควบคุมการเผาไหม้ของหม้อไอน้ำ (Boiler Burner) ระบบควบคุมแดมเปอร์ และระบบหัวพ่นไฟแบบ Two-Stage หรือ Modulating

สามารถทำงานร่วมกับ Siemens Burner Controller หลายรุ่น เช่น LME, LMO, LOA, LFL, LAL, LGK16 และ LOK16 รวมถึงระบบควบคุมโหลดที่ใช้อุปกรณ์ RWF50 / RWF55 โดยต้องตรวจสอบความเข้ากันได้ของรุ่นและรูปแบบวงจรควบคุมก่อนติดตั้ง

ข้อควรพิจารณาก่อนเลือกใช้งาน

การเลือก Siemens Actuator Servomotor SQN72 / SQN73 ควรตรวจสอบหมายเลขรุ่น ทิศทางการหมุน แรงบิด ระยะเวลาหมุน 90° ขนาดเพลาขับ รูปแบบการเชื่อมต่อ และ Burner Controller ที่ใช้งานอยู่ เพื่อให้สามารถติดตั้งทดแทนอุปกรณ์เดิมหรือใช้งานกับระบบหัวพ่นไฟได้อย่างถูกต้อง เหมาะสม และปลอดภัย

Siemens SQN72 / SQN73 Series มอเตอร์ควบคุมแดมเปอร์อากาศและก๊าซสำหรับหัวพ่นไฟ Oil & Gas Burner แรงบิด 1.5–2.5 Nm ใช้ไฟ AC 230V มาตรฐาน IP54
