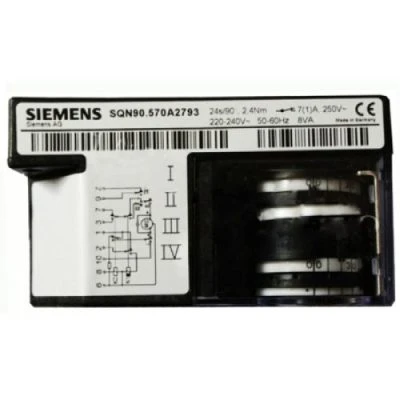

Siemens Actuator Servomotor SQN9 Series

Siemens Actuator Servomotor SQN9 Series มอเตอร์ควบคุมแดมเปอร์หัวพ่นไฟ

Siemens Actuator Servomotor SQN9 Series เป็นมอเตอร์แอคชูเอเตอร์ระบบไฟฟ้า (Electromotoric Damper Actuator) สำหรับขับเคลื่อนและควบคุมตำแหน่งแดมเปอร์อากาศและแดมเปอร์ก๊าซในระบบหัวพ่นไฟน้ำมันและก๊าซ (Oil & Gas Burner) ขนาดเล็กถึงขนาดกลาง เพื่อปรับปริมาณอากาศและเชื้อเพลิงให้สัมพันธ์กับระดับกำลังการเผาไหม้ของระบบ

อุปกรณ์ใช้มอเตอร์แบบ Reversible Synchronous Motor ทำงานร่วมกับชุดเฟืองขับเคลื่อน (Gear Train) และระบบลูกเบี้ยวปรับตำแหน่ง (Adjustable Cams) รองรับแรงบิด 0.8–2.4 Nm ใช้เวลาหมุน 90° ประมาณ 4–24 วินาทีตามรุ่น รองรับแรงดันไฟฟ้า AC 230 V และ AC 115 V ในบางรุ่น โดย SQN90 Series หมุนทวนเข็มนาฬิกา และ SQN91 Series หมุนตามเข็มนาฬิกา

Siemens Actuator Servomotor SQN9 Series สามารถทำงานร่วมกับ Burner Controller เช่น Siemens LOA, LMO, LMG และ LFL รวมถึงระบบควบคุม P, PI หรือ PID ตามรูปแบบวงจรที่รองรับ เหมาะสำหรับระบบควบคุมการเผาไหม้ของหม้อไอน้ำ หัวพ่นไฟอุตสาหกรรม และอุปกรณ์ให้ความร้อนที่ต้องการควบคุมตำแหน่งแดมเปอร์

คุณสมบัติเด่น (Key Features)

- Reversible Synchronous Motor: มอเตอร์ซิงโครนัสแบบกลับทิศทางได้สำหรับควบคุมการเคลื่อนที่ของแดมเปอร์
- แรงบิด 0.8–2.4 Nm: รองรับการขับเคลื่อนแดมเปอร์ในระบบหัวพ่นไฟขนาดเล็กถึงขนาดกลาง
- Running Time 4–24 วินาที: ใช้เวลาหมุน 90° ตามรหัสรุ่นและเงื่อนไขการทำงาน
- Adjustable Cam Switches: สามารถปรับตั้งจุดการทำงานของ End Switch และ Auxiliary Switch
- Internal Position Indication: มีสเกลแสดงตำแหน่งการหมุนสำหรับตรวจสอบและปรับตั้งอุปกรณ์
- Maintenance-Free Gear Train: ชุดเฟืองขับเคลื่อนออกแบบให้ไม่ต้องบำรุงรักษาตามปกติ
- Manual Disengagement: สามารถปลดชุดเฟืองเพื่อปรับตำแหน่งเพลาขับด้วยมือ
- Heat-Resistant Housing: ตัวเรือนพลาสติกทนความร้อนและแรงกระแทก

 ข้อมูลทางเทคนิค (Technical Specifications)

- ยี่ห้อ (Brand): Siemens
- รุ่น (Series): SQN9 Series
- ประเภท (Product Type): Electromotoric Damper Actuator
- ชนิดมอเตอร์ (Motor Type): Reversible Synchronous Motor
- แรงบิด (Torque): 0.8–2.4 Nm ตามรุ่น
- ระยะเวลาการหมุน (Running Time): 4–24 วินาที สำหรับการหมุน 90° ตามรุ่น
- มุมการหมุน (Angular Adjustment): สูงสุด 90°
- แรงดันไฟฟ้า (Power Supply): AC 230 V / AC 115 V ตามรุ่น
- ความถี่ไฟฟ้า (Frequency): 50–60 Hz
- กำลังไฟฟ้าที่ใช้ (Power Consumption): 8 VA
- ทิศทางการหมุน (Rotation Direction): SQN90 หมุนทวนเข็มนาฬิกา / SQN91 หมุนตามเข็มนาฬิกา
- End Switches: 2 ชุด
- Auxiliary Switches: สูงสุด 3 ชุด
- ระบบปรับตำแหน่ง (Position Adjustment): Adjustable Cams
- การเชื่อมต่อไฟฟ้า (Electrical Connection): Screw Terminals
- ขนาดสายไฟ (Wire Cross-Section): 0.5–2.5 mm²
- อุณหภูมิขณะทำงาน (Operating Temperature): -20 ถึง +60°C
- ความชื้นสัมพัทธ์ (Operating Humidity): ต่ำกว่า 95% RH
- ระดับความปลอดภัย (Safety Class): Class II ตาม DIN EN 60730
- น้ำหนัก (Weight): ประมาณ 550 กรัม

การใช้งาน (Applications)
Siemens Actuator Servomotor SQN9 Series เหมาะสำหรับควบคุมตำแหน่งแดมเปอร์อากาศและก๊าซในระบบหัวพ่นไฟน้ำมันและก๊าซ (Oil & Gas Burner) รวมถึงระบบควบคุมการเผาไหม้ของหม้อไอน้ำอุตสาหกรรม (Industrial Boiler) และอุปกรณ์ให้ความร้อนที่ใช้หัวพ่นไฟขนาดเล็กถึงขนาดกลาง สามารถใช้ร่วมกับระบบควบคุมหัวพ่นไฟที่รองรับ เพื่อปรับตำแหน่งแดมเปอร์ให้สัมพันธ์กับระดับ Low Fire และ High Fire ตามลำดับการทำงานของระบบ

หมายเหตุ: ควรตรวจสอบรหัสรุ่นย่อย แรงดันไฟฟ้า แรงบิด ทิศทางการหมุน เวลาในการหมุน และรูปแบบวงจรควบคุมให้ตรงกับอุปกรณ์เดิมก่อนติดตั้งหรือเปลี่ยนทดแทน เนื่องจากคุณสมบัติของ Siemens Actuator Servomotor SQN9 Series แต่ละรุ่นอาจแตกต่างกัน

Siemens Actuator Servomotor SQN9 Series เป็นมอเตอร์แอคชูเอเตอร์ (Damper Actuator) สำหรับควบคุมการเปิด–ปิดและปรับตำแหน่งแดมเปอร์อากาศหรือก๊าซในระบบหัวพ่นไฟ โดยทำงานผ่านชุดเฟืองขับเคลื่อนและลูกเบี้ยวปรับตำแหน่ง (Adjustable Cams) สามารถกำหนดจุดตัดการทำงานของ End Switch และ Auxiliary Switch เพื่อควบคุมปริมาณอากาศและเชื้อเพลิงให้สัมพันธ์กับระดับกำลังการเผาไหม้ รองรับการทำงานร่วมกับ Burner Controller และระบบควบคุม P, PI หรือ PID เช่น Siemens RWF40 Series ตัวเรือนผลิตจากพลาสติกทนความร้อนและแรงกระแทก พร้อมชุดเฟืองที่ไม่ต้องบำรุงรักษาตามปกติ เหมาะสำหรับติดตั้งในระบบหัวพ่นไฟของหม้อไอน้ำและอุปกรณ์ให้ความร้อนในงานอุตสาหกรรม โดยต้องตรวจสอบรหัสรุ่น แรงดันไฟฟ้า ทิศทางการหมุน และรูปแบบการควบคุมก่อนเลือกใช้งาน
