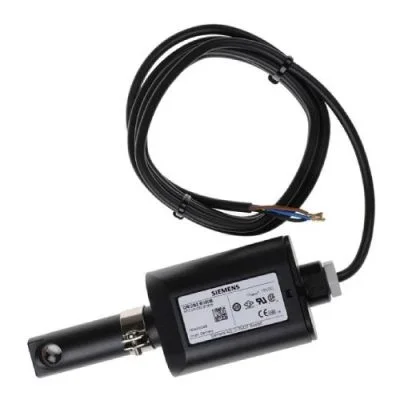

Siemens Infrared Flame Detector QRI

Siemens Infrared Flame Detector QRI Series

Siemens QRI Series เป็นอุปกรณ์ตรวจจับเปลวไฟด้วยรังสีอินฟราเรด (Infrared Flame Detector) สำหรับตรวจสอบเปลวไฟ จากหัวพ่นไฟก๊าซ น้ำมัน และเชื้อเพลิงอื่นที่ปล่อย รังสีอินฟราเรด ออกแบบให้ทำงานร่วมกับ Siemens Burner Controls รุ่น LMV5 Series เพื่อสนับสนุนการตรวจสอบเปลวไฟและความปลอดภัย ในระบบเผาไหม้อุตสาหกรรม

คุณสมบัติเด่น

• ตรวจจับการเปลี่ยนแปลงของรังสีอินฟราเรด จากเปลวไฟในช่วงความยาวคลื่นประมาณ 1–3 µm
• มีวงจรขยายสัญญาณเปลวไฟ (Integrated Flame Signal Amplifier) ในตัว
• รองรับการตรวจจับเปลวไฟทั้งแบบรับแสงด้านหน้า (Frontal) และด้านข้าง (Lateral)
• ใช้งานร่วมกับ Siemens Burner Controls รุ่น LMV5 Series
• เหมาะสำหรับหัวพ่นไฟที่ทำงานแบบต่อเนื่อง (Continuous Operation) และไม่ต่อเนื่อง (Intermittent Operation)
• ส่งสัญญาณตรวจจับเปลวไฟแบบ Analog DC 0–5 V
• ตัวเรือนพลาสติกสีดำทนแรงกระแทก พร้อมเลนส์ติดตั้งแบบป้องกันฝุ่น
• ระดับการป้องกัน IP54

หลักการทำงาน

Siemens QRI ใช้อุปกรณ์ตรวจจับชนิด Photoresistor ที่ไวต่อรังสีอินฟราเรด โดยตรวจจับการเปลี่ยนแปลง ความเข้มของรังสีจากเปลวไฟ และแปลงเป็นสัญญาณไฟฟ้า เพื่อส่งไปยังชุดควบคุมหัวพ่นไฟ

ระบบตรวจจับมีการกรองสัญญาณรบกวนทางอิเล็กทรอนิกส์ เพื่อลดการตอบสนองต่อรังสีคงที่และสัญญาณรบกวน ที่สัมพันธ์กับความถี่ไฟฟ้าหลัก ช่วยให้สามารถตรวจสอบการเปลี่ยนแปลงของเปลวไฟ ได้อย่างเหมาะสม

รุ่นสินค้า Siemens QRI

• QRI2A2.B180B – ตรวจจับเปลวไฟแบบรับแสงด้านหน้า (Frontal Illumination)
• QRI2B2.B180B – ตรวจจับเปลวไฟแบบรับแสงด้านข้าง (Lateral Illumination)
• QRI2B2.B180B1 – ตรวจจับเปลวไฟแบบรับแสงด้านข้าง พร้อมหน้าแปลนตรงและแคลมป์

การใช้งาน

เหมาะสำหรับระบบตรวจสอบเปลวไฟในหม้อไอน้ำ (Industrial Boilers) หัวพ่นไฟอุตสาหกรรม (Industrial Burners) และระบบให้ความร้อน ที่ใช้เชื้อเพลิงก๊าซหรือน้ำมัน โดยต้องใช้งานร่วมกับชุดควบคุมหัวพ่นไฟ และติดตั้งตามข้อกำหนดของ Siemens

ข้อควรระวัง: ควรติดตั้งอุปกรณ์ในตำแหน่งที่เหมาะสม หลังแผ่นบังเปลวไฟ (Baffle Plate) เพื่อลดผลกระทบจากรังสีความร้อนของชิ้นส่วนอื่น การติดตั้งและทดสอบระบบความปลอดภัย ต้องดำเนินการโดยช่างผู้ชำนาญ
