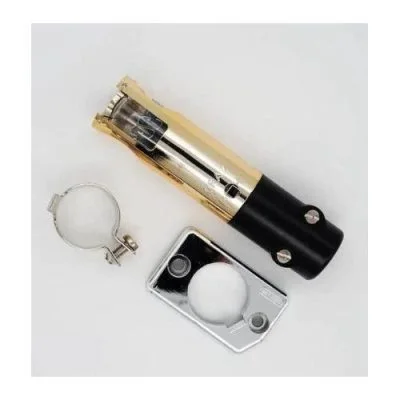

Siemens Photocell Detector QRA2 Series
Siemens QRA2 Series อุปกรณ์ตรวจจับเปลวไฟด้วยรังสีอัลตราไวโอเลต (UV Flame Detector) สำหรับตรวจสอบเปลวไฟของหัวพ่นไฟก๊าซและน้ำมันในระบบเผาไหม้อุตสาหกรรม รองรับการทำงานร่วมกับชุดควบคุมหัวพ่นไฟ Siemens หลายซีรีส์ เช่น LFL, LGB, LME และ LMV ช่วยตรวจสอบสถานะเปลวไฟเพื่อสนับสนุนการทำงานอย่างปลอดภัยของระบบบอยเลอร์และเครื่องให้ความร้อน
รายละเอียดสินค้า
Siemens Photocell Detector QRA2 Series
Siemens QRA2 Series – อุปกรณ์ตรวจจับเปลวไฟ UV Flame Detector
Siemens QRA2 Series เป็นอุปกรณ์ตรวจจับเปลวไฟ ด้วยรังสีอัลตราไวโอเลต (UV Flame Detector) สำหรับตรวจสอบเปลวไฟของหัวพ่นไฟก๊าซและน้ำมัน ในระบบเผาไหม้อุตสาหกรรม โดยทำงานร่วมกับ ชุดควบคุมหัวพ่นไฟ Siemens ที่รองรับ เพื่อช่วยตรวจสอบสถานะเปลวไฟและสนับสนุน การทำงานอย่างปลอดภัยของระบบ
หลักการทำงาน
Siemens QRA2 ใช้เซลล์ตรวจจับรังสี UV ที่ตอบสนองต่อรังสีในช่วงความยาวคลื่น 190–270 นาโนเมตร ซึ่งเกิดจากเปลวไฟ ของหัวพ่นไฟก๊าซหรือน้ำมัน เมื่อเซลล์ตรวจพบรังสี UV ที่เหมาะสม จะเกิดสัญญาณกระแสไฟฟ้าส่งไปยัง ชุดควบคุมหัวพ่นไฟที่เชื่อมต่ออยู่
เซลล์ตรวจจับ UV ออกแบบให้ไม่ตอบสนอง ต่อแสงธรรมชาติ แสงสว่างทั่วไปในห้องบอยเลอร์ หรืออิฐทนไฟที่กำลังเรืองแสง อย่างไรก็ตาม ต้องระวังรังสีจากแหล่งอื่น เช่น อุปกรณ์เชื่อมและประกายไฟจุดระเบิด ซึ่งอาจทำให้เกิดสัญญาณตรวจจับผิดพลาด
คุณสมบัติเด่น
- ตรวจจับเปลวไฟด้วยเทคโนโลยี UV
- รองรับการตรวจสอบเปลวไฟก๊าซและน้ำมัน
- ใช้ตรวจสอบประกายไฟจุดระเบิดได้
- ตัวเรือนพลาสติกเคลือบโลหะเพื่อลดการสะสมไฟฟ้าสถิต
- ออกแบบสำหรับติดตั้งกับหัวพ่นไฟโดยตรง
- มีตัวเลือกความไวระดับปกติและความไวสูง
- มีรุ่นพร้อมหน้าแปลนและแคลมป์สำหรับติดตั้ง
- รองรับชุดควบคุมหัวพ่นไฟ Siemens หลายซีรีส์
การใช้งาน
- ระบบหัวพ่นไฟก๊าซอุตสาหกรรม
- ระบบหัวพ่นไฟน้ำมันอุตสาหกรรม
- ระบบหม้อไอน้ำ (Industrial Boiler)
- เครื่องให้ความร้อนในกระบวนการผลิต
- ระบบเผาไหม้ที่ต้องตรวจสอบสถานะเปลวไฟ
การเลือกใช้งาน Siemens QRA2
การเลือกรุ่น QRA2 ควรพิจารณาความไวของเซนเซอร์ ประเภทชุดควบคุมหัวพ่นไฟ ตำแหน่งติดตั้ง อุณหภูมิแวดล้อม และอุปกรณ์ยึดติดตั้ง โดยต้องตรวจสอบความเข้ากันได้กับ Burner Controller รุ่นที่ใช้งานจริง ตามเอกสารทางเทคนิคของ Siemens
หมายเหตุ: QRA2 ออกแบบสำหรับระบบตรวจสอบเปลวไฟ แบบ Intermittent Operation การติดตั้งและบำรุงรักษาควรดำเนินการ โดยช่างหรือวิศวกรผู้มีความชำนาญ
สเปกสินค้า (Technical Specification)
ข้อมูลทางเทคนิค Siemens QRA2 Series
| แบรนด์ | Siemens |
|---|---|
| ซีรีส์ | QRA2 Series |
| ประเภทอุปกรณ์ | UV Flame Detector |
| หลักการตรวจจับ | ตรวจจับรังสีอัลตราไวโอเลตจากเปลวไฟ |
| ช่วงความยาวคลื่น | 190–270 nm |
| เชื้อเพลิงที่รองรับ | ก๊าซและน้ำมัน |
| รูปแบบการทำงาน | Intermittent Operation |
| Safety Class | Class II |
| ระดับการป้องกัน | IP20; IP40 เมื่อใช้ทางเข้าสายเคเบิล ที่เหมาะสม เช่น AGG09 |
| อุณหภูมิขณะทำงาน | -20 ถึง +60 °C |
| ความชื้นสัมพัทธ์ | น้อยกว่า 95% RH |
| ระดับความสูงติดตั้ง | สูงสุด 2,000 เมตรเหนือระดับน้ำทะเล |
| อายุเฉลี่ยของ UV Cell | ประมาณ 10,000 ชั่วโมง ที่อุณหภูมิไม่เกิน 50 °C |
| น้ำหนัก | ประมาณ 46 กรัม |
| ตำแหน่งติดตั้ง | ติดตั้งได้หลายทิศทาง |
| สายไฟแนะนำ | H05VV-F 2 × 0.75 mm² |
| วัสดุตัวเรือน | พลาสติกเคลือบโลหะ |
| ชุดควบคุมที่รองรับ | LGB2/LGB4 + AGQ1, LFL, LFE1, LFE10, LMG + AGQ2, LME21/LME22/LME39 + AGQ3, LME7, LMV2/LMV3 และ LMV5 + AGQ1 |
รุ่นย่อย Siemens QRA2 Series
| รุ่น | ความไว | อุปกรณ์ติดตั้ง | สีฝาครอบ |
|---|---|---|---|
| QRA2 | Normal | ไม่มี | ดำ |
| QRA2(1) | Normal | หน้าแปลนโค้งและแคลมป์ | ดำ |
| QRA2(2) | Normal | หน้าแปลนตรงและแคลมป์ | ดำ |
| QRA2.9 | Normal | ไม่มี | ดำ |
| QRA2M | High | ไม่มี | เขียว |
| QRA2M(1) | High | หน้าแปลนโค้งและแคลมป์ | เขียว |
| QRA2M(2) | High | หน้าแปลนตรงและแคลมป์ | เขียว |
หมายเหตุ: รุ่น QRA2.9 ใช้ตัวเรือนทนความร้อน รองรับอุณหภูมิแวดล้อมสูงสุด 200 °C เฉพาะช่วงเวลาสั้น ๆ ไม่กี่วินาที ไม่ใช่อุณหภูมิการทำงานต่อเนื่อง
