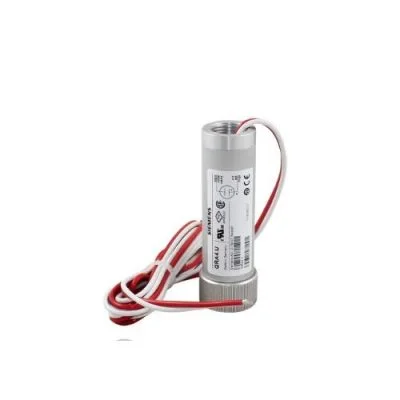

Siemens UV Flame Detectors QRA4 Series

Siemens UV Flame Detectors QRA4 Series

Siemens QRA4 Series คืออุปกรณ์ตรวจจับเปลวไฟด้วยรังสีอัลตราไวโอเลต (UV Flame Detector) สำหรับตรวจสอบเปลวไฟของหัวพ่นไฟก๊าซและน้ำมันในระบบเผาไหม้อุตสาหกรรม โดยทำงานร่วมกับชุดควบคุมหัวพ่นไฟ Siemens (Burner Controls) รุ่นที่รองรับ เพื่อช่วยตรวจสอบสถานะเปลวไฟระหว่างการทำงาน

หลักการทำงานของ Siemens QRA4

Siemens QRA4 ใช้เซลล์ตรวจจับรังสี UV ในช่วงความยาวคลื่น 190–270 นาโนเมตร ซึ่งเกิดจากเปลวไฟก๊าซหรือเปลวไฟน้ำมัน เมื่อเซลล์ได้รับรังสี UV ที่มีความเข้มเพียงพอ จะสร้างสัญญาณกระแสไฟฟ้าส่งไปยังชุดควบคุมหัวพ่นไฟ

เซลล์ตรวจจับ UV ไม่ตอบสนองต่อแสงกลางวันหรืออิฐทนไฟที่กำลังเรืองแสงภายในห้องเผาไหม้ อุปกรณ์ออกแบบมาสำหรับระบบเผาไหม้ที่ทำงานแบบไม่ต่อเนื่อง (Intermittent Operation)

คุณสมบัติเด่น

• ตรวจจับเปลวไฟด้วยเทคโนโลยี Ultraviolet (UV)
• รองรับการตรวจจับเปลวไฟก๊าซและเปลวไฟน้ำมันทั้งสีเหลืองและสีน้ำเงิน
• ตรวจสอบประกายไฟจุดติด (Ignition Spark Proving) ได้
• ตรวจจับรังสี UV ในช่วง 190–270 nm
• ตัวเรือนผลิตจากอะลูมิเนียม แข็งแรง เหมาะสำหรับงานอุตสาหกรรม
• ติดตั้งตรวจจับรังสีจากด้านหน้า (Frontal Illumination)
• รองรับระดับการป้องกัน IP54 เมื่อติดตั้งอย่างถูกต้อง
• มีรุ่นความไวปกติและความไวสูงให้เลือกตามระบบควบคุมที่รองรับ

รุ่นสินค้า Siemens QRA4 Series

• QRA4.U: รุ่นความไวปกติ (Normal Sensitivity)
• QRA4M.U: รุ่นความไวสูง (High Sensitivity)

การใช้งาน

เหมาะสำหรับระบบตรวจสอบเปลวไฟในหม้อไอน้ำอุตสาหกรรม (Industrial Boilers) หัวพ่นไฟก๊าซ (Gas Burners) หัวพ่นไฟน้ำมัน (Oil Burners) และระบบให้ความร้อนอุตสาหกรรมที่ใช้ชุดควบคุม Siemens รุ่นที่รองรับ

การติดตั้งและบำรุงรักษา

ควรติดตั้งอุปกรณ์ในตำแหน่งที่สามารถรับรังสี UV จากเปลวไฟได้อย่างเหมาะสม และเดินสายสัญญาณแยกจากสายไฟแรงสูงหรือสายจุดประกายไฟ เพื่อลดสัญญาณรบกวน

เซลล์ UV เป็นส่วนประกอบที่ยึดติดภายในตัวเรือน ไม่สามารถถอดเปลี่ยนแยกได้ เมื่อเซลล์หมดอายุการใช้งาน จำเป็นต้องเปลี่ยนอุปกรณ์ตรวจจับเปลวไฟทั้งชุด

หมายเหตุ: ควรตรวจสอบความเข้ากันได้กับ Burner Controller และปฏิบัติตามคู่มือ Siemens ก่อนติดตั้งหรือเปลี่ยนอุปกรณ์ โดยให้ช่างผู้ชำนาญดำเนินการ
