Siemens Actuator SKP55 Series ชุดขับวาล์วก๊าซแบบ Electrohydraulic พร้อมระบบควบคุมความดันต่าง (Differential Pressure Governor) สำหรับควบคุมความดันก๊าซตามความดันอากาศในอัตราส่วน 1:1 รองรับการเปิดวาล์วอย่างนุ่มนวลและปิดอย่างรวดเร็ว เหมาะสำหรับหัวพ่นไฟก๊าซ ระบบหม้อไอน้ำ และระบบเผาไหม้อุตสาหกรรม
รายละเอียดสินค้า

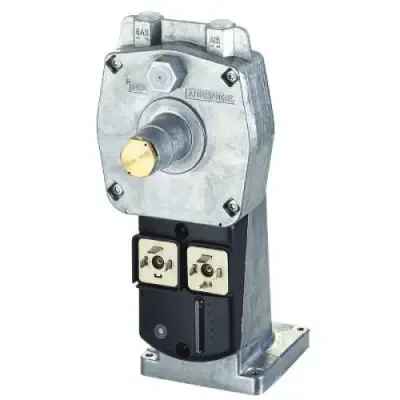

Siemens Actuator SKP55 Series
Siemens Actuator SKP55 Series
Siemens Actuator SKP55 Series คือชุดขับวาล์วก๊าซแบบไฟฟ้าไฮดรอลิก (Electrohydraulic Actuator) พร้อมระบบควบคุมความดันต่าง (Differential Pressure Governor) ออกแบบสำหรับควบคุมความดันก๊าซให้สัมพันธ์กับ ความดันอากาศในระบบเผาไหม้ ด้วยอัตราส่วนความดันต่าง 1:1
อุปกรณ์ทำงานร่วมกับวาล์วก๊าซ Siemens ตระกูล VGx/VRx ที่รองรับ เพื่อควบคุมการเปิดและปิดก๊าซอย่างปลอดภัย โดยมีคุณสมบัติเปิดวาล์วอย่างนุ่มนวล (Damped Opening) และปิดอย่างรวดเร็ว (Rapid Closing) เมื่อหยุดจ่ายไฟ
คุณสมบัติเด่น
- ควบคุมความดันต่างของก๊าซตามความดันต่างของอากาศ ด้วยอัตราส่วน 1:1
- ระบบ Electrohydraulic Actuator สำหรับการควบคุมวาล์วก๊าซ
- เปิดวาล์วอย่างนุ่มนวลและปิดอย่างรวดเร็ว ภายในเวลาน้อยกว่า 1 วินาทีเมื่อหยุดจ่ายไฟ
- รองรับแรงดันไฟฟ้า AC 120 V และ AC 230 V ตามรหัสรุ่น
- ใช้พลังงานไฟฟ้าต่ำ สูงสุด 10 VA สำหรับรุ่นยุโรป
- มีรุ่นพร้อมหรือไม่มี End Switch สำหรับตรวจสอบตำแหน่งปิดวาล์ว
- รองรับก๊าซกลุ่ม I–III เมื่อใช้งานร่วมกับวาล์วที่เหมาะสม
- ระดับการป้องกัน IP54 และสามารถเพิ่มเป็น IP65 ด้วยอุปกรณ์เสริม AGA66 ตามเงื่อนไขการติดตั้ง
การใช้งาน
Siemens SKP55 Series เหมาะสำหรับระบบเผาไหม้ ที่ต้องการควบคุมความดันก๊าซตามความดันอากาศ โดยเฉพาะระบบที่มีสภาวะความดันเปลี่ยนแปลง ระหว่างการทำงาน เช่น
- ระบบหัวพ่นไฟก๊าซอุตสาหกรรม
- ระบบหม้อไอน้ำ (Industrial Boilers)
- ระบบเผาไหม้ร่วมกับการนำความร้อนกลับมาใช้
- ระบบเผาไหม้ที่มีความดันห้องเผาไหม้เปลี่ยนแปลง
- หัวพ่นไฟที่สามารถปรับส่วนผสมก๊าซและอากาศได้
- ระบบที่มีความดันลบด้านก๊าซหรืออากาศ
รุ่นสินค้า Siemens SKP55
- SKP55.001E1 – AC 120 V พร้อม End Switch
- SKP55.001E2 – AC 230 V พร้อม End Switch
- SKP55.003E1 – AC 120 V ไม่มี End Switch
- SKP55.003E2 – AC 230 V ไม่มี End Switch
หมายเหตุ: ควรตรวจสอบรหัสรุ่น แรงดันไฟฟ้า รุ่นวาล์วก๊าซ และเงื่อนไขการติดตั้ง ก่อนเลือกใช้งาน โดยการติดตั้งและปรับตั้ง ต้องดำเนินการโดยบุคลากรที่มีความชำนาญ ด้านระบบเผาไหม้
สเปกสินค้า (Technical Specification)
ข้อมูลทางเทคนิค Siemens Actuator SKP55 Series
| แบรนด์ | Siemens |
|---|---|
| ซีรีส์ | SKP55 Series |
| ประเภทอุปกรณ์ | Electrohydraulic Gas Valve Actuator |
| ระบบควบคุม | Differential Pressure Governor |
| แรงดันไฟฟ้า |
AC 120 V (-15%/+10%) AC 230 V (-15%/+10%) |
| ความถี่ไฟฟ้า | 50/60 Hz ±6% |
| กำลังไฟฟ้า | สูงสุด 10 VA |
| เวลาปิดวาล์ว | น้อยกว่า 1 วินาที |
| ความเร็วเปิดวาล์ว | ประมาณ 2 mm/s |
| อัตราส่วนความดันต่างก๊าซ/อากาศ | 1:1 |
| ช่วงความดันต่างก๊าซ | 0.03–20 kPa |
| ช่วงความดันต่างอากาศอ้างอิง | 0.03–20 kPa |
| ความดันใช้งานสูงสุดที่อนุญาต | 120 kPa |
| การปรับเลื่อนกราฟความดันก๊าซ | ±0.1 kPa |
| ความแม่นยำในการควบคุม |
<10% ที่ Δpmin <1% ที่ Δpmax |
| ระดับการป้องกัน |
IP54 IP65 เมื่อใช้อุปกรณ์เสริม AGA66 และติดตั้งตามข้อกำหนด |
| Protection Class | Class I |
| อุณหภูมิใช้งาน |
-10 ถึง +60 °C -20 ถึง +60 °C เมื่อใช้อุปกรณ์ทำความร้อน AGA63.5A27 |
| ความชื้นสัมพัทธ์ | <95% RH |
| น้ำหนัก | ประมาณ 1.9 kg |
| กลุ่มก๊าซที่รองรับ | Gas Families I–III |
| End Switch | มีหรือไม่มี ขึ้นอยู่กับรหัสรุ่น |
| มาตรฐานที่เกี่ยวข้อง | EN 161, DIN EN 88-1 |
หมายเหตุ: ข้อมูลอ้างอิงจาก Siemens Technical Data Sheet CC1N7643en (06.04.2022) คุณสมบัติบางรายการขึ้นอยู่กับรุ่นวาล์ว อุปกรณ์เสริม และเงื่อนไขการติดตั้ง
