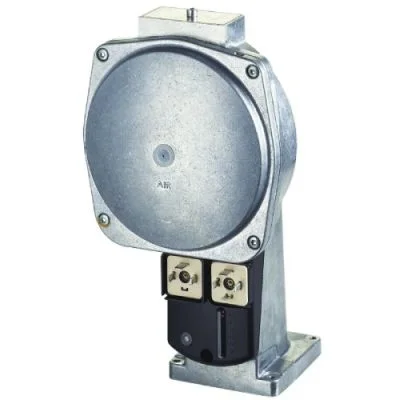

Siemens Actuator SKP75 Series
Siemens Actuator SKP75 Series หัวขับวาล์วแก๊สระบบ Electrohydraulic พร้อมตัวควบคุมอัตราส่วนแรงดันแก๊สต่ออากาศ (Gas/Air Ratio Pressure Governor) ช่วยรักษาอัตราส่วนที่ตั้งไว้ให้คงที่ตลอดช่วงการปรับกำลังหัวพ่นไฟ รองรับการทำงานร่วมกับวาล์วแก๊ส Siemens ตระกูล VGx/VRx เหมาะสำหรับหัวพ่นไฟแก๊สแบบ Modulating ในระบบหม้อไอน้ำและงานเผาไหม้อุตสาหกรรม
รายละเอียดสินค้า
Siemens Actuator SKP75 Series
Siemens Actuator SKP75 Series
Siemens Actuator SKP75 Series คือหัวขับวาล์วแก๊สแบบ Electrohydraulic ที่มาพร้อมระบบควบคุมอัตราส่วนแรงดันแก๊สต่ออากาศ (Gas/Air Ratio Pressure Governor) ออกแบบสำหรับระบบหัวพ่นไฟแก๊สที่ต้องการปรับกำลังการเผาไหม้ แบบต่อเนื่อง (Modulating Burner)
อุปกรณ์ควบคุมแรงดันแก๊สตามแรงดันอากาศสำหรับการเผาไหม้ เพื่อรักษาอัตราส่วนแก๊สต่ออากาศที่ตั้งค่าไว้ให้คงที่ ตลอดช่วงการทำงานของหัวพ่นไฟ และทำหน้าที่เปิด-ปิดวาล์วแก๊สเพื่อความปลอดภัย เมื่อใช้งานร่วมกับวาล์ว Siemens รุ่นที่รองรับ
คุณสมบัติเด่น
- ระบบขับเคลื่อน Electrohydraulic พร้อมตัวควบคุม Gas/Air Ratio Pressure
- ปรับอัตราส่วนแรงดันแก๊สต่ออากาศได้ตั้งแต่ 0.4-9
- รักษาอัตราส่วนแรงดันที่ตั้งไว้ตลอดช่วงการปรับกำลังหัวพ่นไฟ
- เปิดวาล์วแบบค่อยเป็นค่อยไป (Damped Opening) และปิดอย่างรวดเร็วเมื่อหยุดทำงาน
- รองรับแรงดันใช้งานสูงสุด 120 kPa ตามเงื่อนไขของชุดวาล์วที่ใช้งานร่วมกัน
- มีรุ่นที่ติดตั้ง End Switch สำหรับแสดงตำแหน่งวาล์ว
- ใช้ไฟฟ้า AC 120 V หรือ AC 230 V ตามรหัสรุ่น
- มาตรฐานการป้องกัน IP54 และสามารถเพิ่มเป็น IP65 เมื่อใช้อุปกรณ์เสริมตามข้อกำหนด
การใช้งาน
- หัวพ่นไฟแก๊สแบบ Modulating
- ระบบหม้อไอน้ำอุตสาหกรรม
- ระบบเผาไหม้แก๊สในโรงงานอุตสาหกรรม
- ระบบเตาเผาและเครื่องให้ความร้อนอุตสาหกรรม
- ระบบควบคุมอัตราส่วนแก๊สต่ออากาศของหัวพ่นไฟ
รุ่นสินค้าในซีรีส์
- SKP75.001E1 / SKP75.001E2
- SKP75.003E1 / SKP75.003E2
- SKP75.501E2
หมายเหตุ: การเลือกรุ่นต้องพิจารณาแรงดันไฟฟ้า ชนิดวาล์ว ช่วงแรงดันใช้งาน และความต้องการ End Switch ตามข้อมูลทางเทคนิคของ Siemens
สเปกสินค้า (Technical Specification)
ข้อมูลทางเทคนิค Siemens SKP75 Series
| แบรนด์ | Siemens |
|---|---|
| ซีรีส์ | SKP75 |
| ประเภทสินค้า | Electrohydraulic Gas Valve Actuator |
| ระบบควบคุม | Gas/Air Ratio Pressure Governor |
| แรงดันไฟฟ้า | AC 120 V (-15%/+10%) หรือ AC 230 V (-15%/+10%) |
| ความถี่ไฟฟ้า | 50/60 Hz (±6%) |
| กำลังไฟฟ้า | สูงสุด 10 VA (รุ่นยุโรป) |
| แรงดันใช้งานสูงสุด | 120 kPa |
| ช่วงแรงดันแก๊สต่างระดับที่ควบคุม | 0.08-12 kPa |
| อัตราส่วนแรงดันแก๊สต่ออากาศ | ปรับได้ 0.4-9 |
| ค่าอัตราส่วนจากโรงงาน | 1.3 |
| ความแม่นยำในการควบคุม | <10% ที่แรงดันต่างต่ำสุด และ <2% ที่แรงดันต่างสูงสุด |
| ความเร็วการเปิดวาล์ว | ประมาณ 2 mm/s |
| เวลาปิดวาล์ว | <1 วินาที เมื่อสั่งหยุดทำงาน |
| ระดับการป้องกัน | IP54 / IP65 เมื่อใช้อุปกรณ์เสริม AGA66 |
| ระดับความปลอดภัยทางไฟฟ้า | Class I |
| อุณหภูมิขณะทำงาน | -10 ถึง +60 °C |
| ความชื้นสัมพัทธ์ | <95% RH |
| น้ำหนัก | ประมาณ 2.3 kg |
| ชนิดแก๊ส | Gas Families I-III ตามวาล์วที่ใช้ |
| วาล์วที่รองรับ | Siemens VGx/VRx ตามรุ่นและเงื่อนไขการใช้งาน |
| มาตรฐานอ้างอิง | EN 161, DIN EN 88-1 |
หมายเหตุ: ข้อมูลอ้างอิงจาก Siemens Data Sheet CC1N7643en (06.04.2022) ควรตรวจสอบรหัสรุ่นและความเข้ากันได้กับวาล์วก่อนสั่งซื้อ
ขนาดและมิติ (Dimension)
