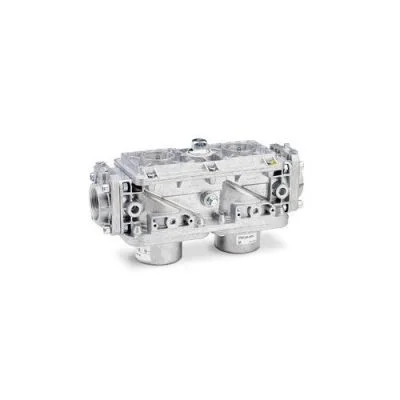

Siemens Double Gas Valves VGD20 / VGD40 / VGD41 Series

Siemens Double Gas Valves VGD20, VGD40 และ VGD41 Series เป็นวาล์วแก๊สคู่ (Double Gas Valves) สำหรับติดตั้งในระบบจ่ายแก๊ส ของหัวพ่นไฟอุตสาหกรรม (Industrial Gas Burners) ระบบหม้อไอน้ำ (Boiler Systems) และอุปกรณ์เผาไหม้ที่ใช้แก๊ส ออกแบบมาเพื่อควบคุมการเปิด–ปิดและตัดการจ่ายแก๊สอย่างปลอดภัย โดยทำงานร่วมกับ Siemens SKPx5 Actuators

วาล์วซีรีส์นี้เป็นวาล์วนิรภัย Class A ตามมาตรฐาน EN 161 เมื่อใช้งานร่วมกับ Actuator ที่กำหนด มีลักษณะการเปิดแบบช้า (Slow Opening) และปิดอย่างรวดเร็ว (Rapid Closing) เพื่อรองรับการทำงานของระบบควบคุมการเผาไหม้

คุณสมบัติเด่น

• วาล์วแก๊สคู่สำหรับระบบหัวพ่นไฟอุตสาหกรรม และระบบจ่ายเชื้อเพลิงแก๊ส
• รองรับมาตรฐานความปลอดภัย Class A ตาม EN 161 เมื่อใช้ร่วมกับ Siemens SKPx5 Actuators
• วาล์วเปิดอย่างช้าและปิดอย่างรวดเร็ว เพื่อรองรับการตัดแก๊สในระบบเผาไหม้
• ใช้งานร่วมกับ Siemens Actuator รุ่น SKP15, SKP25, SKP55 และ SKP75
• รองรับฟังก์ชัน ON/OFF และการควบคุมแรงดันแก๊ส ตามประเภทของ Actuator
• มีตะแกรงกรองสเตนเลสภายใน ช่วยป้องกันสิ่งสกปรกเข้าสู่ชุดวาล์ว
• มีขนาดการเชื่อมต่อให้เลือกตั้งแต่ 1 นิ้ว ถึง DN150
• เหมาะสำหรับระบบ Gas Train และหัวพ่นไฟแก๊สแบบ Forced Draft

รายละเอียดแต่ละซีรีส์

Siemens VGD20 Series

วาล์วแก๊สคู่ขนาดกะทัดรัดสำหรับระบบจ่ายแก๊ส รองรับการติดตั้งหน้าแปลนเกลียว AGF10 โดยต้องใช้หน้าแปลน 2 ชิ้นต่อวาล์วหนึ่งชุด เหมาะสำหรับระบบหัวพ่นไฟที่ต้องการ การควบคุมและตัดการจ่ายแก๊สอย่างปลอดภัย

Siemens VGD40 Series

วาล์วแก๊สคู่แบบหน้าแปลนสำหรับระบบหัวพ่นไฟ และระบบเผาไหม้อุตสาหกรรม มีขนาดตั้งแต่ DN40 ถึง DN150 รองรับการติดตั้งอุปกรณ์ตรวจสอบแรงดันแก๊ส และอุปกรณ์ทดสอบการรั่วของวาล์ว ผ่านจุดเชื่อมต่อที่ออกแบบไว้

Siemens VGD41 Series

วาล์วแก๊สคู่ในตระกูล VGD4x สำหรับระบบจ่ายแก๊สอุตสาหกรรม มีขนาดตั้งแต่ DN40 ถึง DN150 สามารถใช้งานร่วมกับ Siemens SKPx5 Actuators โดยต้องเลือกรุ่นให้เหมาะสมกับอัตราการไหล แรงดัน และลักษณะการควบคุมของระบบ

การใช้งานร่วมกับ Siemens Actuators

• SKP15: ควบคุมการเปิด–ปิดวาล์ว (ON/OFF)
• SKP25: ควบคุมการเปิด–ปิดพร้อมควบคุมแรงดันแก๊ส
• SKP55: ควบคุมแรงดันแตกต่าง (Differential Pressure)
• SKP75: ควบคุมอัตราส่วนเชื้อเพลิงต่ออากาศ (Fuel/Air Ratio)

การใช้งานที่เหมาะสม

• ระบบหม้อไอน้ำอุตสาหกรรม (Industrial Boilers)
• ระบบหัวพ่นไฟแก๊ส (Gas Burner Systems)
• ระบบควบคุมการเผาไหม้ (Combustion Control Systems)
• ระบบจ่ายแก๊สสำหรับเตาอุตสาหกรรม
• ระบบ Gas Train สำหรับหัวพ่นไฟแบบ Forced Draft

ข้อควรพิจารณาก่อนเลือกใช้งาน

วาล์วแต่ละรุ่นมีขนาด อัตราการไหล และแรงดันใช้งาน แตกต่างกัน ควรตรวจสอบรหัสรุ่น ประเภทแก๊ส ขนาดท่อ และ Actuator ที่ใช้ร่วมกัน ก่อนสั่งซื้อหรือติดตั้ง

วาล์วหนึ่งชุดต้องติดตั้ง Siemens SKPx5 Actuators จำนวน 2 ชุด และควรติดตั้งอุปกรณ์ตรวจสอบการรั่ว ของวาล์วตามข้อกำหนดด้านความปลอดภัยของระบบ
