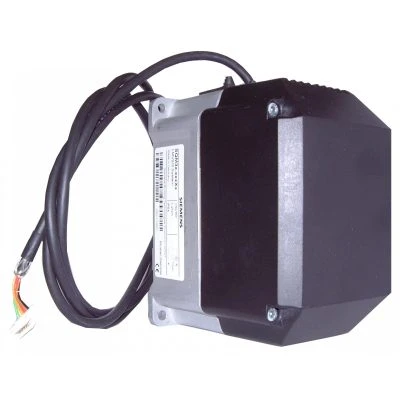

Siemens Actuator Servomotor SQM33 Series

Siemens Actuator Servomotor SQM33 Series เป็นมอเตอร์แอคชูเอเตอร์แบบ Electromotoric Actuator สำหรับขับเคลื่อนและควบคุมตำแหน่งแดมเปอร์อากาศ (Air Damper) แดมเปอร์ก๊าซ (Gas Damper) และวาล์วควบคุมน้ำมันเชื้อเพลิง (Oil Control Valve) ในระบบหัวพ่นไฟน้ำมันและก๊าซ (Oil & Gas Burner) ใช้มอเตอร์แบบ Stepper Motor พร้อมระบบตรวจสอบตำแหน่ง (Position Feedback) รองรับแรงบิด 1.2–10 Nm ตามรุ่น และช่วงการหมุนใช้งานสูงสุด 90° สามารถทำงานร่วมกับชุดควบคุมหัวพ่นไฟ Siemens LMV2 / LMV3 รุ่นที่รองรับ เพื่อปรับตำแหน่งแดมเปอร์และวาล์วให้สัมพันธ์กับกำลังการทำงานของหัวพ่นไฟและระบบควบคุมสัดส่วนเชื้อเพลิงกับอากาศ (Fuel/Air Ratio Control)

คุณสมบัติเด่น
-แรงบิดพิกัด: 1.2 Nm, 3 Nm และ 10 Nm ตามรุ่น SQM33.4, SQM33.5 และ SQM33.7
-ระยะเวลาหมุน 90°: ประมาณ 5 วินาที สำหรับ SQM33.4 / SQM33.5 และ 17 วินาที สำหรับ SQM33.7
-แรงดันไฟฟ้า: AC/DC 24 V ±20%
-ความละเอียดในการกำหนดตำแหน่ง: 0.1° พร้อมระบบส่งสัญญาณตำแหน่งกลับ
-ทิศทางการหมุน: รองรับทั้งตามเข็มนาฬิกาและทวนเข็มนาฬิกา โดยกำหนดผ่านชุดควบคุมหลัก
-โครงสร้าง: ตัวเรือนอะลูมิเนียมหล่อ ฝาครอบพลาสติกทนแรงกระแทกและความร้อน พร้อมชุดเฟืองระยะคลอนต่ำ
-ระดับการป้องกัน: IP54 หรือ IP40 ตามรุ่นและลักษณะการติดตั้ง
-อุณหภูมิใช้งาน: -20°C ถึง +60°C

หลักการทำงาน
Siemens SQM33 Series รับคำสั่งจากชุดควบคุมหัวพ่นไฟเพื่อขับเคลื่อนเพลามอเตอร์ไปยังตำแหน่งที่กำหนด โดยสามารถตั้งค่าทิศทางการหมุน ระยะเวลาการทำงาน และตำแหน่งปลายทางผ่านชุดควบคุมหลัก เช่น Siemens LMV27 ระบบ Stepper Motor และชุดเฟืองที่มีระยะคลอนต่ำช่วยให้ควบคุมตำแหน่งแดมเปอร์หรือวาล์วได้อย่างละเอียด เหมาะสำหรับระบบที่ต้องปรับปริมาณอากาศและเชื้อเพลิงตามภาระการทำงานของหัวพ่นไฟ

การใช้งาน
เหมาะสำหรับระบบควบคุมหัวพ่นไฟอุตสาหกรรม (Industrial Burner Control) ระบบควบคุมแดมเปอร์อากาศและก๊าซ ระบบวาล์วควบคุมเชื้อเพลิง และระบบควบคุมสัดส่วนเชื้อเพลิงและอากาศ โดยควรเลือกแรงบิด รุ่นย่อย และความเข้ากันได้กับชุดควบคุมให้เหมาะสมกับอุปกรณ์และลักษณะการติดตั้งจริง

Siemens SQM33 Series เป็นมอเตอร์แอคชูเอเตอร์แบบ Electromotoric Actuator สำหรับควบคุมตำแหน่งแดมเปอร์อากาศ แดมเปอร์ก๊าซ และวาล์วควบคุมเชื้อเพลิงในระบบหัวพ่นไฟน้ำมันและก๊าซ ใช้มอเตอร์ Stepper Motor พร้อมระบบส่งข้อมูลตำแหน่งกลับผ่านสายเชื่อมต่อเดียวกับระบบควบคุม รองรับแรงบิดสูงสุด 10 Nm มีช่วงการหมุนใช้งานสูงสุด 90° สามารถกำหนดทิศทางการหมุน เวลาเคลื่อนที่ และตำแหน่งปลายทางผ่านชุดควบคุมที่รองรับ เช่น Siemens LMV27 เหมาะสำหรับผู้ผลิตและผู้พัฒนาระบบควบคุมการเผาไหม้ที่ต้องการความแม่นยำในการปรับสัดส่วนเชื้อเพลิงและอากาศ
