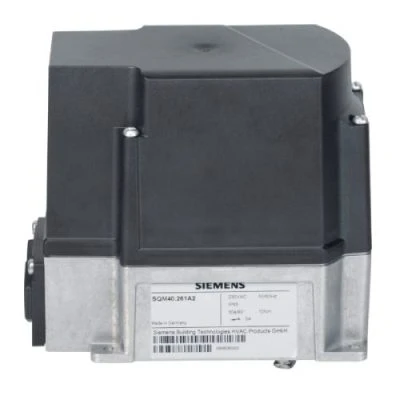

Siemens Actuator Servomotor SQM40 / SQM41 Series

Siemens Actuator Servomotor SQM40 / SQM41 Series
Siemens Actuator Servomotor SQM40 / SQM41 Series เป็นมอเตอร์แอคชูเอเตอร์ระบบไฟฟ้า (Electromotoric Actuator) สำหรับขับเคลื่อนและควบคุมตำแหน่งแดมเปอร์อากาศ แดมเปอร์ก๊าซ วาล์วปีกผีเสื้อ (Butterfly Valve) และอุปกรณ์ควบคุมการจ่ายเชื้อเพลิงในระบบหัวพ่นไฟน้ำมันและก๊าซ (Oil & Gas Burner) ขนาดกลางถึงขนาดใหญ่ รวมถึงระบบผลิตความร้อนในโรงงานอุตสาหกรรม

อุปกรณ์ใช้มอเตอร์แบบ Synchronous Motor รองรับแรงบิด 2.5–18 Nm ใช้เวลาหมุน 90° ประมาณ 5–65 วินาทีตามรุ่น โดย SQM40 หมุนทวนเข็มนาฬิกา และ SQM41 หมุนตามเข็มนาฬิกา รองรับการควบคุมแบบ 3-Position และรุ่นอิเล็กทรอนิกส์ที่รับสัญญาณ Analog เช่น 4–20 mA หรือ 2–10 V สำหรับปรับตำแหน่งอุปกรณ์ให้สัมพันธ์กับความต้องการโหลดของระบบเผาไหม้

คุณสมบัติเด่น
- รองรับแรงบิด 2.5 / 5 / 10 / 18 Nm ตามรุ่น
- ระยะเวลาการหมุน 90° ประมาณ 5 / 15 / 30 / 65 วินาที
- SQM40 หมุนทวนเข็มนาฬิกา (CCW) และ SQM41 หมุนตามเข็มนาฬิกา (CW)
- รองรับแรงดันไฟฟ้า AC 120 V หรือ AC 230 V ตามรหัสรุ่น
- รองรับระบบควบคุม 3-Position และ Analog Control ในรุ่นที่กำหนด
- ปรับตำแหน่งสวิตช์ด้วยลูกเบี้ยว (Adjustable Cam Switches) พร้อมตัวแสดงตำแหน่งภายใน
- มาตรฐานป้องกันฝุ่นและน้ำ IP66
- มีระบบปลดการเชื่อมต่อเพลาขับจากมอเตอร์เพื่อปรับตำแหน่งตามขั้นตอนที่กำหนด

การใช้งาน

Siemens SQM40 / SQM41 Series เหมาะสำหรับติดตั้งร่วมกับหัวพ่นไฟน้ำมัน (Oil Burner) หัวพ่นไฟก๊าซ (Gas Burner) ระบบหม้อไอน้ำอุตสาหกรรม (Industrial Boiler) และระบบผลิตความร้อนในกระบวนการอุตสาหกรรม (Thermal Process) ที่ต้องควบคุมปริมาณอากาศและเชื้อเพลิงให้สัมพันธ์กับระดับการทำงานของระบบ

หมายเหตุ: ควรตรวจสอบรหัสรุ่น แรงบิด ทิศทางการหมุน แรงดันไฟฟ้า และรูปแบบสัญญาณควบคุมก่อนเลือกใช้งาน เนื่องจาก Siemens SQM40 / SQM41 แต่ละรุ่นมีรายละเอียดทางเทคนิคแตกต่างกัน

Siemens SQM40 / SQM41 Series เป็นมอเตอร์แอคชูเอเตอร์แบบหมุนด้วยระบบไฟฟ้า (Electromotoric Rotary Actuator) สำหรับควบคุมตำแหน่งแดมเปอร์อากาศและก๊าซ รวมถึงอุปกรณ์ควบคุมการจ่ายเชื้อเพลิงของหัวพ่นไฟอุตสาหกรรม โดยปรับตำแหน่งตามความต้องการโหลดของระบบเผาไหม้ รองรับแรงบิดสูงสุด 18 Nm มีให้เลือกทั้งรุ่นหมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกา พร้อมระบบปรับตำแหน่งด้วยลูกเบี้ยว (Adjustable Cam Switches) และตัวแสดงตำแหน่งภายใน เหมาะสำหรับหัวพ่นไฟน้ำมัน หัวพ่นไฟก๊าซ และระบบผลิตความร้อนในโรงงานอุตสาหกรรม
