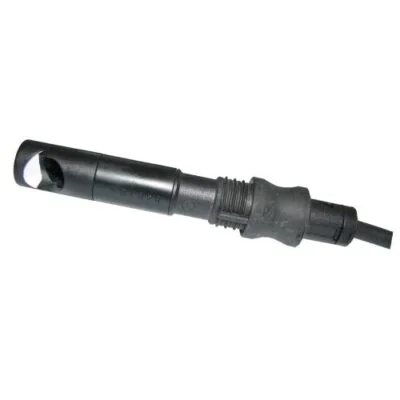

Siemens Blue-Flame Detectors QRC Series
Siemens Blue-Flame Detectors QRC1 Series อุปกรณ์ตรวจจับเปลวไฟชนิด UV สำหรับตรวจสอบเปลวไฟสีน้ำเงินและสีเหลืองจากหัวพ่นไฟน้ำมันหรือก๊าซ มาพร้อมวงจรขยายสัญญาณในตัว รองรับการตรวจจับด้านหน้าและด้านข้าง 90° ตามรุ่น เหมาะสำหรับระบบหัวพ่นไฟขนาดเล็กที่ทำงานแบบ Intermittent Operation และใช้งานร่วมกับชุดควบคุมหัวพ่นไฟ Siemens รุ่นที่รองรับ
รายละเอียดสินค้า
Siemens Blue-Flame Detectors QRC Series
Siemens Blue-Flame Detectors QRC1 Series
Siemens QRC1 Series เป็นอุปกรณ์ตรวจจับเปลวไฟ (Blue-Flame Detector) ชนิดไวต่อรังสีอัลตราไวโอเลต (UV) ออกแบบสำหรับตรวจสอบเปลวไฟสีน้ำเงินและสีเหลือง จากหัวพ่นไฟน้ำมันหรือก๊าซ เพื่อส่งสัญญาณการตรวจจับเปลวไฟไปยัง ชุดควบคุมหัวพ่นไฟ (Burner Controller)
อุปกรณ์มีขนาดกะทัดรัด พร้อมวงจรขยายสัญญาณ (Integrated Preamplifier) ภายในตัว รองรับการตรวจจับเปลวไฟจากด้านหน้า (Frontal Illumination) และด้านข้าง 90° (Lateral Illumination) ตามรุ่น เหมาะสำหรับหัวพ่นไฟขนาดเล็ก ที่ทำงานแบบ Intermittent Operation
คุณสมบัติเด่น
- ตรวจจับเปลวไฟสีน้ำเงินและสีเหลืองของหัวพ่นไฟน้ำมันและก๊าซ
- ใช้เซนเซอร์ UV-Sensitive Diode สำหรับตรวจจับรังสีจากเปลวไฟ
- มีวงจรขยายสัญญาณ (Preamplifier) ภายในตัว
- รองรับการตรวจจับด้านหน้าและด้านข้าง 90° ตามรุ่น
- มีระดับความไว Normal, Middle และ High ตามรุ่น
- รองรับการหยุดชะงักของสัญญาณเปลวไฟช่วงสั้นประมาณ 300 ms
- ตัวเรือนพลาสติกสีดำ พร้อมกระจกป้องกันด้านหน้า
- ติดตั้งด้วยปลั๊กยึดที่สามารถปรับตำแหน่งได้
หลักการทำงาน
Siemens QRC1 ใช้ UV-Sensitive Diode ร่วมกับเลนส์ควอตซ์สำหรับรวมรังสีจากเปลวไฟ เข้าสู่ส่วนตรวจจับของเซนเซอร์ โดยมีความไวสูงสุดต่อช่วงคลื่นประมาณ 300 nm
ระบบกรองแสงช่วยลดองค์ประกอบของรังสี ที่มีความยาวคลื่นสูงกว่า จากนั้นวงจร Preamplifier จะขยายสัญญาณ เพื่อส่งไปยังชุดควบคุมหัวพ่นไฟที่รองรับ โดยอุปกรณ์สามารถทนต่อการขาดหายของ สัญญาณเปลวไฟระยะสั้นได้ ช่วยให้การตรวจจับมีเสถียรภาพ เมื่อเปลวไฟเกิดการกะพริบอย่างรุนแรง
การใช้งาน
- ระบบหัวพ่นไฟน้ำมัน (Oil Burners)
- ระบบหัวพ่นไฟก๊าซ (Gas Burners)
- หัวพ่นไฟขนาดเล็กที่ทำงานเป็นช่วง (Intermittent Operation)
- ระบบตรวจสอบเปลวไฟที่ใช้ Burner Controller รุ่นที่รองรับ
ชุดควบคุมหัวพ่นไฟที่รองรับ
Siemens QRC1 สามารถใช้งานร่วมกับ Burner Controllers ที่ระบุใน Datasheet ได้แก่
- Siemens LAL1
- Siemens LGB3
- Siemens LME23 และ LME73
- Siemens LMO14, LMO24, LMO44, LMO54 และ LMO64
- Siemens LMV26, LMV27, LMV36 และ LMV37
- Siemens LOA2 (ยกเว้น LOA25) และ LOA3
หมายเหตุ: ควรตรวจสอบรหัสรุ่น ความไว ทิศทางการตรวจจับ แรงดันไฟฟ้า และความเข้ากันได้กับ Burner Controller ก่อนเลือกใช้งาน การติดตั้งและบำรุงรักษาต้องดำเนินการ โดยบุคลากรที่มีความชำนาญ
สเปกสินค้า (Technical Specification)
ข้อมูลทางเทคนิค Siemens QRC1 Series
| แบรนด์ | Siemens |
|---|---|
| ซีรีส์ | QRC1 Series |
| ประเภทอุปกรณ์ | Blue-Flame Detector |
| เทคโนโลยีตรวจจับ | UV-Sensitive Diode |
| ประเภทเปลวไฟ | Blue / Yellow Oil & Gas Flames |
| ช่วงคลื่นที่ไวสูงสุด | ประมาณ 300 nm |
| แรงดันไฟฟ้า | AC 230 V (-15% / +10%) |
| ความถี่ | 50 / 60 Hz ±6% |
| กำลังไฟฟ้าที่ใช้ | 0.35 VA |
| การหยุดชะงักของสัญญาณที่ยอมรับได้ | ประมาณ 300 ms |
| ทิศทางตรวจจับ | ด้านหน้า / ด้านข้าง 90° (ตามรุ่น) |
| ระดับความไว | Normal / Middle / High (ตามรุ่น) |
| ความยาวสายเชื่อมต่อ | สูงสุด 1 m |
| ความยาวสายต่อขยาย | สูงสุด 20 m (เมื่อแยกเดินสายตามข้อกำหนด) |
| สายสัญญาณ | 3 x 0.5 mm², Copper / PVC |
| ระดับการป้องกัน | IP40 |
| Safety Class | Class II |
| อุณหภูมิขณะทำงาน | -20 ถึง +60°C |
| อุณหภูมิระยะสั้น | สูงสุด +75°C ไม่เกิน 1 นาที |
| อุณหภูมิการจัดเก็บ | -20 ถึง +60°C |
| อุณหภูมิการขนส่ง | -25 ถึง +80°C |
| ความชื้นสัมพัทธ์ | น้อยกว่า 95% RH |
| ระดับความสูงติดตั้ง | สูงสุด 2,000 m เหนือระดับน้ำทะเล |
| ตำแหน่งติดตั้ง | ติดตั้งได้หลายทิศทาง |
| น้ำหนัก | ประมาณ 0.029 kg (รวมสาย 350 mm) |
ตัวอย่างรุ่นใน QRC1 Series
| Model | Sensitivity | Direction | Cable Length |
|---|---|---|---|
| QRC1A1.101C27 | Normal | Frontal | 350 mm |
| QRC1A1.103C27 | Normal | Frontal | 500 mm |
| QRC1A2.103C27 | Middle | Frontal | 500 mm |
| QRC1A2.104C27 | Middle | Frontal | 700 mm |
| QRC1A3.101C27 | High | Frontal | 350 mm |
| QRC1A3.103C27 | High | Frontal | 500 mm |
| QRC1C0.182C27 | Normal | Lateral | 270 mm |
| QRC1C2.103C27 | Middle | Lateral | 500 mm |
หมายเหตุ: ตารางแสดงตัวอย่างรุ่นเท่านั้น รุ่น QRC1 มีรายละเอียดสาย กระจกตรวจจับ อุปกรณ์ยึด และรูปแบบการต่อสายที่แตกต่างกัน ควรอ้างอิง Siemens Datasheet CC1N7716en ก่อนสั่งซื้อและติดตั้ง
