Siemens Photocell Flame Detector QRA10 QRA5x QRA7x Series
Siemens Flame Detector QRA10, QRA5x และ QRA7x Series อุปกรณ์ตรวจจับเปลวไฟด้วยรังสีอัลตราไวโอเลต (UV Flame Detector) สำหรับตรวจสอบเปลวไฟก๊าซและน้ำมันในระบบหัวพ่นไฟอุตสาหกรรม รองรับการทำงานร่วมกับ Burner Controls ของ Siemens ทั้งแบบ Intermittent และ Continuous Operation ตามรุ่น เหมาะสำหรับระบบหม้อไอน้ำและเครื่องให้ความร้อนอุตสาหกรรม
รายละเอียดสินค้า
Siemens Photocell Flame Detector QRA10 QRA5x QRA7x Series
Siemens Flame Detector QRA10 / QRA5x / QRA7x Series
Siemens QRA10, QRA5x และ QRA7x Series เป็นอุปกรณ์ตรวจจับเปลวไฟด้วยรังสีอัลตราไวโอเลต (UV Flame Detector) สำหรับตรวจสอบเปลวไฟในระบบหัวพ่นไฟ ก๊าซและน้ำมัน (Gas & Oil Burners) โดยทำงานร่วมกับชุดควบคุมหัวพ่นไฟ Siemens เพื่อส่งสัญญาณยืนยันการมีอยู่ของเปลวไฟ ในระบบควบคุมการเผาไหม้
อุปกรณ์ใช้เซลล์ตรวจจับรังสี UV ในช่วงความยาวคลื่น 190–270 นาโนเมตร สามารถตรวจจับเปลวไฟก๊าซ เปลวไฟน้ำมันแบบสีเหลืองและสีน้ำเงิน รวมถึงใช้ตรวจสอบประกายไฟจุดติดได้ เหมาะสำหรับระบบหม้อไอน้ำ (Boiler) เตาเผา และเครื่องให้ความร้อนอุตสาหกรรม
จุดเด่นของ Siemens QRA Series
- ตรวจจับเปลวไฟด้วยเทคโนโลยี UV Flame Detection
- รองรับการตรวจสอบเปลวไฟก๊าซและน้ำมัน
- มีรุ่นสำหรับการทำงานแบบ Intermittent และ Continuous Operation
- รองรับชุดควบคุมหัวพ่นไฟ Siemens หลายซีรีส์ตามรุ่นที่เลือก
- QRA10 ใช้ตัวเรือนอะลูมิเนียมหล่อและรองรับการต่ออากาศระบายความร้อน
- QRA5x และ QRA7x มีชัตเตอร์ควบคุมด้วยมอเตอร์และกระจกควอตซ์ป้องกันสิ่งสกปรก
- รองรับอุปกรณ์ติดตั้งและอุปกรณ์เสริมสำหรับปรับมุมตรวจจับ
รายละเอียดแต่ละซีรีส์

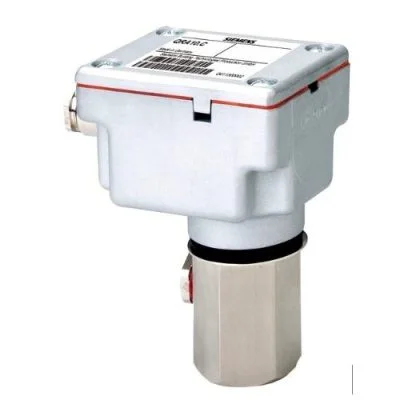

Siemens QRA10 Series
อุปกรณ์ตรวจจับเปลวไฟ UV สำหรับระบบที่ทำงาน แบบ Intermittent Operation ใช้ตัวเรือนอะลูมิเนียมหล่อพร้อมชุดยึดแบบ Bayonet สามารถติดตั้งร่วมกับอุปกรณ์เสริมสำหรับปรับมุมตรวจจับ และชุดป้องกันความร้อนตามลักษณะการใช้งาน
Siemens QRA5x Series
ครอบคลุมรุ่น QRA53 และ QRA55 สำหรับตรวจสอบเปลวไฟแบบ Continuous Operation โดยทำงานร่วมกับชุดควบคุม LGK16 และ LGI16 มีระบบชัตเตอร์ขับเคลื่อนด้วยมอเตอร์ และมีรุ่นความไวปกติหรือความไวสูงให้เลือก
Siemens QRA7x Series
ครอบคลุมรุ่น QRA73 และ QRA75 สำหรับตรวจสอบเปลวไฟแบบ Continuous Operation รองรับการทำงานร่วมกับ Siemens LMV5 และ LME75 มีระบบชัตเตอร์และอุปกรณ์อิเล็กทรอนิกส์ควบคุมในตัว เหมาะสำหรับระบบควบคุมการเผาไหม้ที่รองรับรุ่นดังกล่าว
การใช้งาน
- ระบบหม้อไอน้ำอุตสาหกรรม (Industrial Boilers)
- ระบบหัวพ่นไฟก๊าซ (Gas Burners)
- ระบบหัวพ่นไฟน้ำมัน (Oil Burners)
- ระบบเตาเผาอุตสาหกรรม (Industrial Furnaces)
- ระบบเครื่องให้ความร้อนอุตสาหกรรม (Industrial Heating Systems)
คำแนะนำในการเลือกรุ่น
ควรเลือก Flame Detector ให้ตรงกับรุ่น Burner Controller ลักษณะการทำงาน แรงดันไฟฟ้า ความไวในการตรวจจับ และตำแหน่งติดตั้ง โดยตรวจสอบความเข้ากันได้จากเอกสารทางเทคนิค ของ Siemens ก่อนใช้งาน
หมายเหตุ: การติดตั้ง การเดินสาย และการบำรุงรักษา ต้องดำเนินการโดยช่างหรือผู้เชี่ยวชาญที่มีคุณสมบัติเหมาะสม และต้องตัดแหล่งจ่ายไฟก่อนปฏิบัติงาน
สเปกสินค้า (Technical Specification)
ข้อมูลทางเทคนิค Siemens QRA10 / QRA5x / QRA7x
| แบรนด์ | Siemens |
|---|---|
| ประเภทสินค้า | UV Flame Detector |
| ซีรีส์ | QRA10 / QRA5x / QRA7x |
| หลักการตรวจจับ | รังสีอัลตราไวโอเลต (UV) |
| ช่วงความยาวคลื่น | 190–270 nm |
| ประเภทเปลวไฟ | ก๊าซ น้ำมันเปลวไฟสีเหลืองและสีน้ำเงิน |
| อายุการใช้งานเฉลี่ยของ UV Cell | ประมาณ 10,000 ชั่วโมง ที่อุณหภูมิไม่เกิน 50°C |
| อุณหภูมิขณะทำงาน | -20 ถึง +60°C |
| ความชื้นสัมพัทธ์ | น้อยกว่า 95% RH |
| ระดับความสูงติดตั้ง | สูงสุด 2,000 เมตรเหนือระดับน้ำทะเล |
| Safety Class | Class I |
| ตำแหน่งติดตั้ง | ติดตั้งได้หลายทิศทาง |
ตารางเปรียบเทียบแต่ละซีรีส์
| รายการ | QRA10 | QRA5x | QRA7x |
|---|---|---|---|
| รุ่น | QRA10.C / QRA10M.C | QRA53 / QRA55 | QRA73 / QRA75 |
| โหมดการทำงาน | Intermittent | Continuous | Continuous |
| Burner Controls | LGB, LFL, LFE, LMG, LME, LMV ตามรุ่น | LGK16 / LGI16 | LMV5 / LME75 |
| ระดับการป้องกัน | IP54 / IP65 เมื่อใช้ AGG08 | IP65 | IP65 |
| น้ำหนักโดยประมาณ | 740 g | 700 g | 700 g |
| สายเชื่อมต่อ | แนะนำ H05VV-F 3 x 0.75 | AGM19 | AGM23 / AGM23U |
รุ่นย่อยและแรงดันไฟฟ้า
| รุ่น | ความไว | ความยาวท่อตรวจจับ | แรงดันไฟฟ้า |
|---|---|---|---|
| QRA10.C | Normal | - | ขึ้นอยู่กับชุดควบคุม |
| QRA10M.C | High | - | ขึ้นอยู่กับชุดควบคุม |
| QRA53.E17 / QRA53.G17 | Normal / High | 125 mm | AC 100–110 V |
| QRA53.E27 / QRA53.G27 | Normal / High | 125 mm | AC 220–240 V |
| QRA55.E17 / QRA55.G17 | Normal / High | 69 mm | AC 100–110 V |
| QRA55.E27 / QRA55.G27 | Normal / High | 69 mm | AC 220–240 V |
| QRA73.A17 / QRA75.A17 | Normal | 125 / 69 mm | AC 120 V |
| QRA73.A27 / QRA75.A27 | Normal | 125 / 69 mm | AC 230 V |
อุปกรณ์เสริมที่รองรับ
- AGG02 – กระจกฉนวนป้องกันความร้อน
- AGG03 – เลนส์กระจกควอตซ์เพิ่มความไว
- AGG06 – ชุดยึดกระจกและเลนส์
- AGG07 – ชุด Ball Head ปรับมุมตรวจจับ
- AGG08 – ชุดเพิ่มระดับการป้องกัน IP65 สำหรับ QRA10
- AGG16.C – อะแดปเตอร์ติดตั้ง QRA5x / QRA7x
- AGM19 – สายเชื่อมต่อสำหรับ QRA53 / QRA55
- AGM23 / AGM23U – สายเชื่อมต่อสำหรับ QRA7x
หมายเหตุ: ข้อมูลอ้างอิง Siemens Data Sheet CC1N7712en ลงวันที่ 24.08.2021 โปรดตรวจสอบรุ่นย่อยและเอกสารของชุดควบคุม ก่อนเลือกซื้อ ติดตั้ง หรือเปลี่ยนอุปกรณ์
