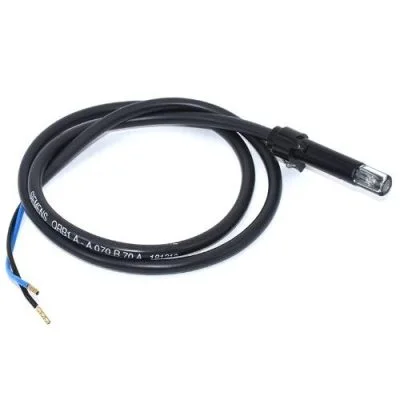

Siemens Photo Resistive Flame Detectors QRB1 Series
Siemens QRB1 Series เซนเซอร์ตรวจจับเปลวไฟแบบ Photo Resistive สำหรับตรวจสอบเปลวไฟสีเหลืองของหัวพ่นไฟน้ำมัน (Oil Burner) ในช่วงแสงที่มองเห็น รองรับชุดควบคุม Siemens รุ่น LAL, LME7, LMO, LMV และ LOA เหมาะสำหรับระบบหม้อไอน้ำและเครื่องให้ความร้อนอุตสาหกรรมที่ทำงานแบบเป็นรอบ มีให้เลือกหลายระดับความไวและรูปแบบการติดตั้ง
รายละเอียดสินค้า
Siemens Photo Resistive Flame Detectors QRB1 Series
Siemens QRB1 Series เซนเซอร์ตรวจจับเปลวไฟหัวพ่นไฟน้ำมัน
Siemens Photo Resistive Flame Detectors QRB1 Series คือเซนเซอร์ตรวจจับเปลวไฟแบบโฟโตรีซิสทีฟ (Photo Resistive) สำหรับตรวจสอบเปลวไฟสีเหลืองของหัวพ่นไฟน้ำมัน (Oil Burner) โดยตรวจจับรังสีแสงในช่วงที่ตามองเห็น เพื่อส่งสัญญาณสถานะเปลวไฟไปยังชุดควบคุมหัวพ่นไฟ (Burner Controller)
อุปกรณ์ได้รับการออกแบบสำหรับระบบหัวพ่นไฟที่ทำงาน แบบเป็นรอบ (Intermittent Operation) รองรับการตรวจจับเปลวไฟจากด้านหน้าและด้านข้าง ที่มุม 90 องศา เหมาะสำหรับระบบหม้อไอน้ำ และเครื่องให้ความร้อนอุตสาหกรรม
คุณสมบัติเด่น
- ตรวจจับเปลวไฟสีเหลืองของหัวพ่นไฟน้ำมัน
- ใช้หลักการ Photo Resistive ตรวจจับแสงที่มองเห็น
- มีความไวต่อแสงสูงสุดที่ประมาณ 600 nm
- รองรับการติดตั้งรับแสงด้านหน้าหรือด้านข้าง 90 องศา
- มีระดับความไวให้เลือกตามรุ่นย่อย
- มีรูปแบบติดตั้งด้วยหน้าแปลนและแคลมป์ หรือปลั๊กพลาสติกอ่อน
- ตัวเครื่องขนาดกะทัดรัด พร้อมสายไฟ 2 แกน
- ระดับการป้องกัน IP40
รองรับชุดควบคุม Siemens
เซนเซอร์ QRB1 Series ออกแบบให้ใช้งานร่วมกับ ชุดควบคุมหัวพ่นไฟ Siemens ซีรีส์ต่อไปนี้
- Siemens LAL Series
- Siemens LME7 Series
- Siemens LMO Series
- Siemens LMV Series
- Siemens LOA Series
การใช้งาน
- ระบบหัวพ่นไฟน้ำมัน (Oil Burner Systems)
- ระบบหม้อไอน้ำอุตสาหกรรม (Industrial Boilers)
- เครื่องให้ความร้อนอุตสาหกรรม (Industrial Heating Equipment)
- ระบบเผาไหม้น้ำมันที่ทำงานแบบเป็นรอบ
คำแนะนำในการเลือกใช้งาน
ควรตรวจสอบรหัสรุ่น QRB1 ระดับความไว ความยาวสายไฟ รูปแบบหัวต่อ และอุปกรณ์ยึดติด ให้ตรงกับชุดควบคุมหัวพ่นไฟเดิม โดยการติดตั้งและตรวจสอบสัญญาณเปลวไฟ ต้องดำเนินการโดยช่างผู้ชำนาญ
หมายเหตุ: แสงจากภายนอก เช่น แสงแดดหรือแสงสว่างในห้องเครื่อง อาจมีผลต่อการตรวจจับ จึงต้องตรวจสอบการติดตั้ง และการป้องกันสัญญาณแสงรบกวนตามข้อกำหนด ของระบบควบคุมหัวพ่นไฟ
สเปกสินค้า (Technical Specification)
ข้อมูลทางเทคนิค Siemens QRB1 Series
| แบรนด์ | Siemens |
|---|---|
| ซีรีส์ | QRB1 Series |
| ประเภทอุปกรณ์ | Photo Resistive Flame Detector |
| หลักการตรวจจับ | Photo Resistor |
| ประเภทเปลวไฟ | เปลวไฟสีเหลืองของหัวพ่นไฟน้ำมัน |
| ช่วงการตรวจจับ | Visible Light Spectrum |
| ความไวต่อแสงสูงสุด | ประมาณ 600 nm |
| ลักษณะการทำงาน | Intermittent Operation |
| ทิศทางตรวจจับ | ด้านหน้าหรือด้านข้าง 90° |
| ระดับความไว | Normal / High / Selected High |
| สีตัวเรือนตามความไว |
Normal: ดำ High: แดง Selected High: น้ำเงิน |
| ระดับการป้องกัน | IP40 |
| Safety Class | Class II |
| สายไฟ |
ทองแดงฝอย 2 x 0.75 mm² ฉนวนหุ้ม PVC เส้นผ่านศูนย์กลาง 5.2 mm |
| ความยาวสายไฟ | ขึ้นอยู่กับรหัสรุ่นย่อย |
| อุณหภูมิขณะใช้งาน | -20 ถึง +60°C |
| ความชื้นสัมพัทธ์ | ต่ำกว่า 95% RH |
| ระดับความสูงติดตั้ง | ไม่เกิน 2,000 เมตรเหนือระดับน้ำทะเล |
| ตำแหน่งติดตั้ง | ติดตั้งได้หลายทิศทาง |
| น้ำหนัก | ประมาณ 20–35 กรัม ขึ้นอยู่กับรุ่น |
| รูปแบบการติดตั้ง |
QRB1...A: หน้าแปลนและแคลมป์ QRB1...B: ปลั๊กพลาสติกอ่อน |
| Burner Controllers ที่รองรับ | LAL, LME7, LMO, LMV, LOA |
หมายเหตุ: สเปกด้านความยาวสายไฟ ความไว รูปแบบหัวต่อ และอุปกรณ์ติดตั้ง อาจแตกต่างกันตามรหัสรุ่นย่อย โปรดตรวจสอบ Datasheet ก่อนสั่งซื้อ
