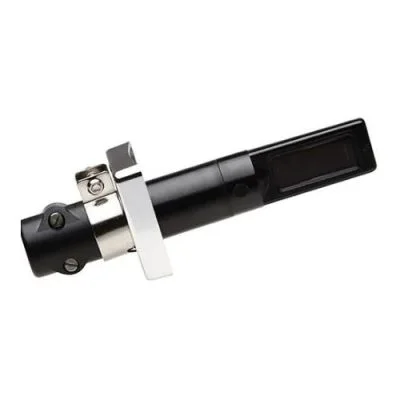

Siemens Photocell Detector RAR Series
Siemens Photocell Detector RAR Series
Siemens RAR Series เป็นอุปกรณ์ตรวจจับเปลวไฟ (Photocell Flame Detector) สำหรับตรวจสอบเปลวไฟน้ำมันสีเหลือง (Yellow-Flame Oil Flames) ในระบบหัวพ่นไฟอุตสาหกรรม โดยเฉพาะหัวพ่นไฟกำลังสูง และระบบหม้อไอน้ำ (Industrial Boilers)
อุปกรณ์ใช้เซลล์รับแสง (Photocell) ตรวจจับรังสีแสงในช่วงที่มองเห็นได้ เมื่อได้รับแสงจากเปลวไฟ เซลล์รับแสงจะสร้างแรงดันไฟฟ้ากระแสตรง และส่งสัญญาณไปยังวงจรขยายสัญญาณเปลวไฟ ของชุดควบคุมหัวพ่นไฟ (Burner Control)
คุณสมบัติเด่น
- ออกแบบสำหรับตรวจจับเปลวไฟน้ำมันสีเหลือง
- ตรวจจับแสงในช่วง Visible Spectrum
- ใช้เซลล์รับแสงชนิด Silicon Photocell
- ไม่ไวต่อรังสีอินฟราเรดจากวัสดุทนไฟที่ร้อนจัด
- รองรับสายสัญญาณยาวสูงสุด 100 เมตร โดยขึ้นอยู่กับชุดควบคุมที่ใช้งานร่วมกัน
- ตัวเรือนผลิตจากวัสดุ Duroplast ป้องกันฝุ่น
- เลือกได้ทั้งรุ่นที่มีและไม่มีชุด Clamp และ Flange
รุ่นสินค้า Siemens RAR Series
- RAR9: ไม่มี Clamp และ Flange
- RAR9(1): พร้อม Clamp และ Flange แบบโค้ง
- RAR9(2): พร้อม Clamp และ Flange แบบตรง
การใช้งาน
เหมาะสำหรับระบบตรวจสอบเปลวไฟของหัวพ่นไฟน้ำมัน ในระบบหม้อไอน้ำอุตสาหกรรม และระบบให้ความร้อนที่ใช้หัวพ่นไฟกำลังสูง
ชุดควบคุมที่รองรับ
รองรับการทำงานร่วมกับ Siemens Burner Controls รุ่น LAL, LAE1, LAE10, LOK16 และ LFS1.1 โดยต้องตรวจสอบความเข้ากันได้ของรุ่นย่อย ตามเอกสารทางเทคนิคก่อนติดตั้ง
หมายเหตุ: การติดตั้งและการตรวจสอบอุปกรณ์ควรดำเนินการ โดยช่างหรือวิศวกรผู้มีความชำนาญ และปฏิบัติตามข้อกำหนดด้านความปลอดภัย ของระบบเผาไหม้
สเปกสินค้า (Technical Specification)
ข้อมูลทางเทคนิค Siemens RAR Series
| แบรนด์ | Siemens |
|---|---|
| ซีรีส์ | RAR Series |
| รุ่นสินค้า | RAR9, RAR9(1), RAR9(2) |
| ประเภทอุปกรณ์ | Photocell Flame Detector |
| ประเภทเปลวไฟ | เปลวไฟน้ำมันสีเหลือง (Yellow Oil Flame) |
| เซนเซอร์ตรวจจับ | Silicon Photocell |
| หลักการตรวจจับ | Visible Light Radiation |
| Safety Class | Class II |
| ระดับการป้องกัน | IP20 |
| ระดับการป้องกันเพิ่มเติม | IP40 เมื่อออกแบบทางเข้าสายไฟอย่างเหมาะสม เช่น ใช้ AGG09 |
| อุณหภูมิใช้งาน | -20 ถึง +60 °C |
| ความชื้นสัมพัทธ์ | น้อยกว่า 95% RH |
| ความสูงในการติดตั้ง | สูงสุด 2,000 เมตร เหนือระดับน้ำทะเล |
| ความยาวสายตรวจจับ | สูงสุด 100 เมตร ตามข้อกำหนดของชุดควบคุมหัวพ่นไฟ |
| สายไฟที่แนะนำ | H05VV-F 2 x 0.75 mm² |
| ขนาดสายสำหรับขั้วต่อ | 0.5–1.5 mm² |
| น้ำหนัก | ประมาณ 85 กรัม |
| ตำแหน่งติดตั้ง | ติดตั้งได้หลายตำแหน่ง |
| Burner Controls ที่รองรับ | LAL, LAE1, LAE10, LOK16, LFS1.1 |
หมายเหตุ: โปรดตรวจสอบรุ่นย่อยและข้อกำหนด ใน Datasheet ของ Burner Control ก่อนเลือกใช้งาน
