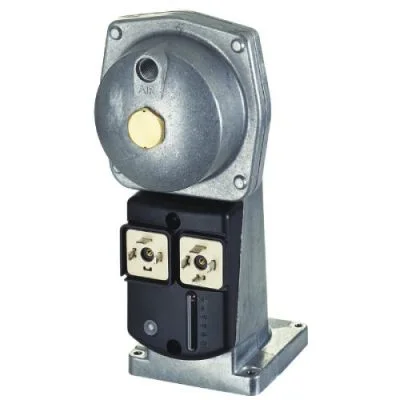

Siemens Actuator SKP25 Series
Siemens Actuator SKP25 Series หัวขับวาล์วก๊าซระบบ Electrohydraulic พร้อมชุดควบคุมแรงดันก๊าซ (Gas Pressure Governor) สำหรับหัวพ่นไฟและระบบเผาไหม้อุตสาหกรรม ช่วยควบคุมแรงดันก๊าซตามค่าที่กำหนด เปิดวาล์วอย่างนุ่มนวลและปิดอย่างรวดเร็วเมื่อหยุดการทำงาน รองรับการใช้งานร่วมกับวาล์วก๊าซ Siemens ตระกูล VGx/VRx เหมาะสำหรับระบบหม้อไอน้ำและหัวพ่นไฟก๊าซอุตสาหกรรม
รายละเอียดสินค้า
Siemens Actuator SKP25 Series
Siemens Actuator SKP25 Series
Siemens Actuator SKP25 Series คือหัวขับวาล์วก๊าซแบบ Electrohydraulic ที่มาพร้อมระบบควบคุมแรงดันก๊าซ (Gas Pressure Governor) ออกแบบสำหรับควบคุมการเปิด-ปิดวาล์วก๊าซ และรักษาแรงดันก๊าซตามค่าที่กำหนด ในระบบหัวพ่นไฟและระบบเผาไหม้อุตสาหกรรม
อุปกรณ์ทำงานร่วมกับวาล์วก๊าซ Siemens ตระกูล VGx/VRx โดยมีลักษณะการเปิดวาล์ว แบบหน่วงเวลา (Damped Opening) และปิดวาล์วอย่างรวดเร็ว (Rapid Closing) เพื่อรองรับการทำงานของระบบควบคุมการเผาไหม้ และระบบตัดก๊าซเพื่อความปลอดภัย
คุณสมบัติเด่น
- หัวขับวาล์วก๊าซแบบ Electrohydraulic พร้อมระบบควบคุมแรงดันก๊าซ
- ควบคุมแรงดันก๊าซตามค่าที่ตั้งไว้ ผ่าน Setpoint Spring หรือสัญญาณแรงดันอากาศ ตามรุ่น
- เปิดวาล์วแบบ Damped Opening และปิดอย่างรวดเร็วเมื่อหยุดการทำงาน
- รองรับการทำงานร่วมกับวาล์วก๊าซ Siemens ตระกูล VGx/VRx ที่เข้ากันได้
- รองรับก๊าซกลุ่ม I-III ตามข้อกำหนดของวาล์วที่ใช้งานร่วมกัน
- มีตัวแสดงตำแหน่งการเคลื่อนที่ของวาล์ว (Valve Stroke Indication)
- มีตัวเลือก End Switch สำหรับตรวจสอบ ตำแหน่งปิดสนิทของวาล์ว
- ระดับการป้องกัน IP54 และสามารถเพิ่มเป็น IP65 เมื่อใช้อุปกรณ์เสริมตามข้อกำหนด
รุ่นใน Siemens SKP25 Series
- SKP25.0: ควบคุมแรงดันก๊าซแบบ Constant Pressure สำหรับระบบควบคุมอัตราส่วนอากาศและเชื้อเพลิง
- SKP25.2: รองรับการสลับค่าตั้งแรงดัน 2 ระดับ (2-Stage Setpoint Changeover)
- SKP25.3: ระบบควบคุมแรงดันแบบ Proportionate Governor
- SKP25.4: รองรับการควบคุมแรงดันก๊าซสูง สูงสุด 200 kPa ตามช่วงควบคุม
- SKP25.6: ระบบ Zero Pressure Governor สำหรับงานควบคุมแรงดันใกล้ศูนย์
การใช้งาน
- หัวพ่นไฟก๊าซอุตสาหกรรม (Gas Burners)
- ระบบหม้อไอน้ำอุตสาหกรรม (Industrial Boilers)
- ระบบเผาไหม้ที่ใช้ Forced Draft Burners
- ระบบควบคุมแรงดันก๊าซใน Gas Train
- เครื่องให้ความร้อนในกระบวนการผลิต
หมายเหตุ: ควรตรวจสอบรหัสรุ่น SKP25 แรงดันไฟฟ้า ช่วงควบคุมแรงดัน และรุ่นวาล์วก๊าซ ก่อนเลือกใช้งาน การติดตั้งและการปรับตั้ง ต้องดำเนินการโดยผู้เชี่ยวชาญ
สเปกสินค้า (Technical Specification)
ข้อมูลทางเทคนิค Siemens SKP25 Series
| แบรนด์ | Siemens |
|---|---|
| ซีรีส์ | SKP25 Series |
| ประเภท | Electrohydraulic Gas Valve Actuator |
| ระบบควบคุม | Gas Pressure Governor |
| ฟังก์ชันหลัก | Safety Shut-Off และ Gas Pressure Regulation เมื่อใช้งานกับวาล์วที่รองรับ |
| แรงดันไฟฟ้า |
AC 230 V (-15%/+10%) รุ่น E2 AC 120 V (-15%/+10%) รุ่น E1 มีรุ่นสำหรับตลาดญี่ปุ่นตามรหัสสินค้า |
| ความถี่ | 50/60 Hz ±6% (รุ่นยุโรป) |
| กำลังไฟฟ้า |
สูงสุด 10 VA (รุ่น Ex ทั่วไป) สูงสุด 35 VA สำหรับ SKP25.2xxEx ใน Stage 2 |
| ระยะเวลาปิดวาล์ว | น้อยกว่า 1 วินาที |
| ความเร็วเปิดวาล์ว | ประมาณ 2 mm/s |
| ระดับการป้องกัน | IP54 / IP65 เมื่อใช้อุปกรณ์เสริม AGA66 และติดตั้งตามข้อกำหนด |
| ระดับความปลอดภัยทางไฟฟ้า | Class I |
| ก๊าซที่รองรับ | Gas Families I-III |
| แรงดันใช้งานสูงสุด |
120 kPa สำหรับ SKP25.0/.2/.3/.6 230 kPa สำหรับ SKP25.4 เมื่อใช้กับวาล์ว VGJ |
| อุณหภูมิทำงานทั่วไป | -10 ถึง +60°C (บางรุ่นมีข้อจำกัดเพิ่มเติม) |
| Duty Cycle | 100% |
| น้ำหนัก |
ประมาณ 1.6 kg (SKP25.0) ประมาณ 2.1 kg (SKP25.2) |
| วาล์วที่ใช้งานร่วมกัน | Siemens VGx/VRx Series ตามเงื่อนไขความเข้ากันได้ |
ช่วงควบคุมแรงดันแต่ละรุ่น
| รุ่น | ช่วงควบคุมแรงดันก๊าซ |
|---|---|
| SKP25.0 | 0.05-25 kPa |
| SKP25.2 | 0.2-6 kPa |
| SKP25.2xxxxL | 0.2-2 kPa |
| SKP25.3 | 0.05-5 kPa |
| SKP25.4 | 7-200 kPa |
| SKP25.6 | Zero Pressure Governor (แรงดันควบคุมต่ำกว่า 0 kPa เทียบกับบรรยากาศ) |
หมายเหตุ: ช่วงควบคุมขึ้นอยู่กับรุ่น และ Setpoint Spring ที่เลือกใช้งาน แรงดันสูงสุดของชุดประกอบต้องไม่เกิน พิกัดของอุปกรณ์ที่รองรับแรงดันต่ำที่สุด
