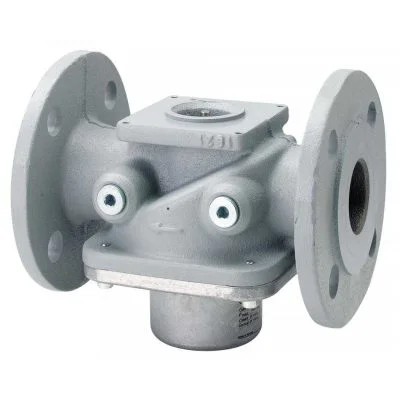

Siemens Biogases and Recycling Gas Valves VRF10 VRH10
Siemens VRF10 และ VRH10 Series วาล์วสำหรับก๊าซชีวภาพ (Biogas) และก๊าซรีไซเคิล (Recycling Gas) ใช้ควบคุมและตัดการจ่ายก๊าซในระบบอุตสาหกรรม รองรับขนาด DN40–DN125 แรงดันใช้งานสูงสุด 600 mbar ตามรุ่น ทำงานร่วมกับ Actuator Siemens SKP Series เหมาะสำหรับระบบหัวพ่นไฟและกระบวนการผลิตที่ใช้ก๊าซชีวภาพแห้ง โดยต้องตรวจสอบความเข้ากันได้กับส่วนประกอบของก๊าซก่อนใช้งาน
รายละเอียดสินค้า
Siemens Biogases and Recycling Gas Valves VRF10 VRH10
Siemens Biogases and Recycling Gas Valves VRF10 / VRH10 Series
Siemens VRF10 และ VRH10 Series เป็นวาล์วสำหรับก๊าซชีวภาพ (Biogas) และก๊าซรีไซเคิล (Recycling Gas) ออกแบบสำหรับติดตั้งในระบบท่อจ่ายก๊าซ ของกระบวนการผลิตอุตสาหกรรม โดยสามารถใช้เป็นวาล์วตัดก๊าซ เพื่อความปลอดภัยเมื่อทำงานร่วมกับ Actuator ที่เหมาะสมตามข้อกำหนด EN 161
วาล์วรองรับก๊าซในกลุ่ม Gas Families I–III อากาศ และก๊าซชีวภาพหรือก๊าซรีไซเคิลที่แห้งและมีฤทธิ์กัดกร่อนเล็กน้อย เหมาะสำหรับงานควบคุมการจ่ายก๊าซในโรงงานอุตสาหกรรม ระบบหัวพ่นไฟ และกระบวนการที่นำก๊าซกลับมาใช้เป็นพลังงาน
คุณสมบัติเด่นของ Siemens VRF10 / VRH10
- วาล์ว Class A สำหรับระบบก๊าซ เมื่อใช้งานร่วมกับ Actuator ที่รองรับตาม EN 161
- โครงสร้างวาล์วแบบ 2 ทาง (2-Port Valve) พร้อมหน้าแปลนสำหรับเชื่อมต่อระบบท่อ
- เป็นวาล์วชนิด Normally Closed ปิดเมื่อไม่ได้รับการขับจาก Actuator
- เปิดวาล์วอย่างช้า ๆ และปิดอย่างรวดเร็ว เมื่อทำงานร่วมกับ Actuator ที่เหมาะสม
- รองรับก๊าซชีวภาพ ก๊าซจากกระบวนการหมัก ก๊าซเหลือทิ้ง และก๊าซรีไซเคิลตามเงื่อนไขการใช้งาน
- รุ่น VRF10 รองรับขนาด DN40–DN80
- รุ่น VRH10 รองรับขนาด DN80–DN125
- รุ่น VRF10 มี Strainer สเตนเลสติดตั้งภายใน เพื่อช่วยป้องกันสิ่งสกปรกเข้าสู่วาล์ว
การใช้งานในระบบอุตสาหกรรม
Siemens VRF10 / VRH10 สามารถนำไปใช้งานกับ ระบบก๊าซในกระบวนการอุตสาหกรรม เช่น
- ระบบจ่ายก๊าซชีวภาพ (Biogas Supply Systems)
- ระบบก๊าซจากกระบวนการหมัก (Digester Gas Systems)
- ระบบนำก๊าซเหลือทิ้งกลับมาใช้ (Waste Gas Recovery)
- ระบบก๊าซรีไซเคิลในโรงงานอุตสาหกรรม
- ระบบหัวพ่นไฟอุตสาหกรรมที่ใช้ก๊าซเหมาะสม
- ระบบจ่ายก๊าซสำหรับกระบวนการผลิต
การทำงานร่วมกับ Siemens Actuator
วาล์วสามารถทำงานร่วมกับ Actuator หลายประเภทตามการออกแบบระบบ โดยรูปแบบการทำงานขึ้นอยู่กับ Actuator ที่เลือกใช้
- SKP1 Series: ใช้เป็นวาล์วตัดการจ่ายก๊าซ (Shutoff Valve)
- SKP2 / SKP5 / SKP7 Series: ใช้สำหรับควบคุมก๊าซพร้อมฟังก์ชันตัดการจ่าย โดยต้องปรึกษา Siemens และตรวจสอบ ความเหมาะสมกับก๊าซแต่ละประเภทก่อนใช้งาน
ข้อควรพิจารณาก่อนเลือกใช้งาน
ส่วนประกอบทางเคมีของก๊าซชีวภาพและก๊าซรีไซเคิล อาจแตกต่างกันตามกระบวนการผลิต โดยเฉพาะปริมาณ Hydrogen Sulfide (H2S) Ammonia (NH3) และความชื้น ซึ่งส่งผลต่อความทนทานและอายุการใช้งานของวาล์ว
- อุณหภูมิก๊าซที่อนุญาต 0 ถึง 60°C
- ความเข้มข้น H2S และ NH3 ต้องไม่เกิน 1% โดยปริมาตร ตามเงื่อนไขของเอกสาร
- ไม่อนุญาตให้เกิดการควบแน่นภายในวาล์ว
- ควรติดตั้งวาล์ว 2 ตัวต่ออนุกรมกัน และใช้ระบบตรวจสอบการรั่วของวาล์ว
- แนะนำให้ตรวจสอบสภาพวาล์วด้วยสายตา ทุก 6–12 เดือน
ติดต่อสอบถามข้อมูลสินค้า
บริษัท บุญเยี่ยมและสหาย จำกัด ให้คำปรึกษาด้านอุปกรณ์สำหรับระบบหม้อไอน้ำ หัวพ่นไฟ และระบบก๊าซอุตสาหกรรม สามารถติดต่อเพื่อสอบถามรายละเอียด Siemens VRF10 / VRH10 และการเลือกรุ่น ให้เหมาะสมกับระบบของคุณ
สเปกสินค้า (Technical Specification)
ข้อมูลทางเทคนิค Siemens VRF10 / VRH10 Series
| ผู้ผลิต | Siemens |
|---|---|
| ซีรีส์ | VRF10 / VRH10 |
| ประเภทสินค้า | Biogas and Recycling Gas Valves |
| ประเภทวาล์ว | 2-Port, Normally Closed |
| Valve Class | Class A ตาม EN 161 เมื่อใช้กับ Actuator ที่เหมาะสม |
| Valve Group | Group 2 (EN 161) |
| ขนาด VRF10 | DN40–DN80 |
| ขนาด VRH10 | DN80–DN125 |
| แรงดันใช้งานสูงสุด VRF10 | 600 mbar |
| แรงดันใช้งานสูงสุด VRH10 | 250–300 mbar ตามรุ่น |
| อุณหภูมิก๊าซ | 0 ถึง +60°C |
| อุณหภูมิแวดล้อมขณะทำงาน | -10 ถึง +60°C |
| อุณหภูมิการจัดเก็บ | -20 ถึง +60°C |
| อุณหภูมิการขนส่ง | -15 ถึง +60°C |
| ความชื้นสัมพัทธ์ | น้อยกว่า 95% RH ห้ามเกิดการควบแน่น |
| มาตรฐานหน้าแปลน | PN16 ตาม ISO 7005-2 |
| ชนิดก๊าซที่รองรับ | Gas Families I–III, Air, Dry Biogas และ Dry Recycling Gas ตามเงื่อนไขความเข้ากันได้ของวัสดุ |
| H2S สูงสุด | 1% โดยปริมาตร สำหรับก๊าซแห้ง |
| NH3 สูงสุด | 1% โดยปริมาตร สำหรับก๊าซแห้ง |
| Strainer | VRF10: Stainless Steel, Mesh Size 0.9 mm |
| Actuator ที่รองรับ | Siemens SKP Series; SKL และ SAX31 ตามเงื่อนไขเฉพาะ |
ตารางเปรียบเทียบรุ่น VRF10 / VRH10
| รุ่น | ขนาด | แรงดันสูงสุด (mbar) | อัตราการไหลอากาศ (m³/h) |
|---|---|---|---|
| VRF10.404 | DN40 | 600 | 125 |
| VRF10.504 | DN50 | 600 | 190 |
| VRF10.654 | DN65 | 600 | 280 |
| VRF10.804 | DN80 | 600 | 350 |
| VRH10.805 | DN80 | 300 | 400 |
| VRH10.905 | DN100 | 300 | 790 |
| VRH10.915 | DN125 | 250 | 1200 |
หมายเหตุ: อัตราการไหลเป็นค่าของอากาศ ที่ความดันตกคร่อมวาล์ว Δp = 10 mbar ไม่ใช่อัตราการไหลสูงสุดของทุกสภาวะการใช้งาน อ้างอิง Siemens Data Sheet CC1N7633en
